總體介紹

結構動力學線站是一條插入件線站，主要聚焦于增材制造、動態加載等不可逆過程的超快時間分辨原位、實時動態表征。在同步輻射相襯成像（PCI）、衍射和散射實驗方法的基礎上，結合超快時間分辨技術，研究先進材料從制造到服役全周期過程中的動態變形、微觀缺陷和組織演變規律。線站采用兩臺短周期CPMU，在高能量區間保證超高的單發強度，實現最高420ps時間分辨和最高50nm的時空分辨的多尺度表征手段。

學科領域：

固體物理、工程材料、行星科學、材料力學

科學應用：

l  高能量密度物理：高功率激光驅動材料極端條件相變研究及高壓狀態方程；

l  先進材料的動態加載：氣炮、霍普金斯桿、原位拉伸疲勞等裝置所提供的全應變率加載條件下的材料變形、疲勞和失效行為；

l  增材制造過程的原位實時表征：激光和電子束增材制造過程中的微觀組織及缺陷的產生和演變規律等等。

實驗方法：

時間分辨X射線衍射

時間分辨X射線相位襯度成像

時間分辨X射線散射

時間分辨X射線納米成像

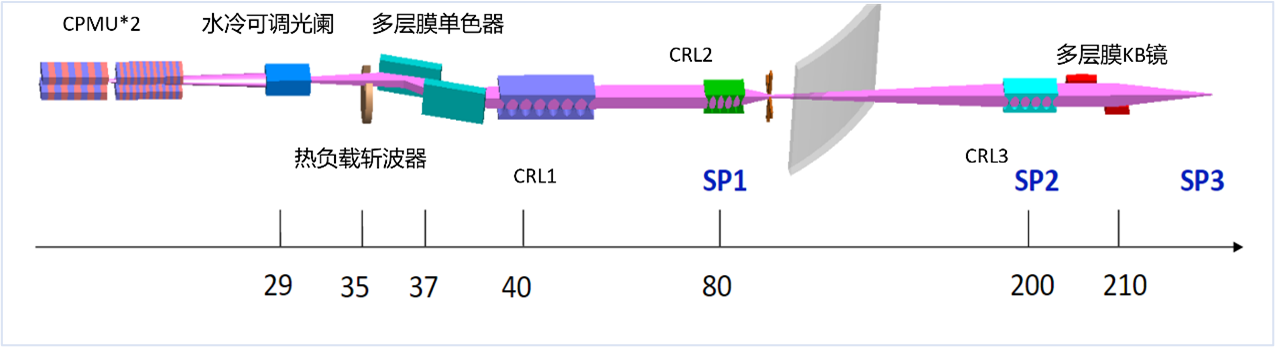

光學模式：

白光模式：光斑大小1mm-14mm；單脈沖強度>10⁹ phs/pulse; 光通量>10¹⁶phs/s

微米模式：光斑大小5μm-500μm；光通量>10¹⁵phs/s；光子能量20keV-70keV；能量分辨率：0.5%-2.8%

納米模式：光斑大小<50nm；光通量>10¹⁴phs/s；光子能量21.8keV；能量分辨率：1.2%

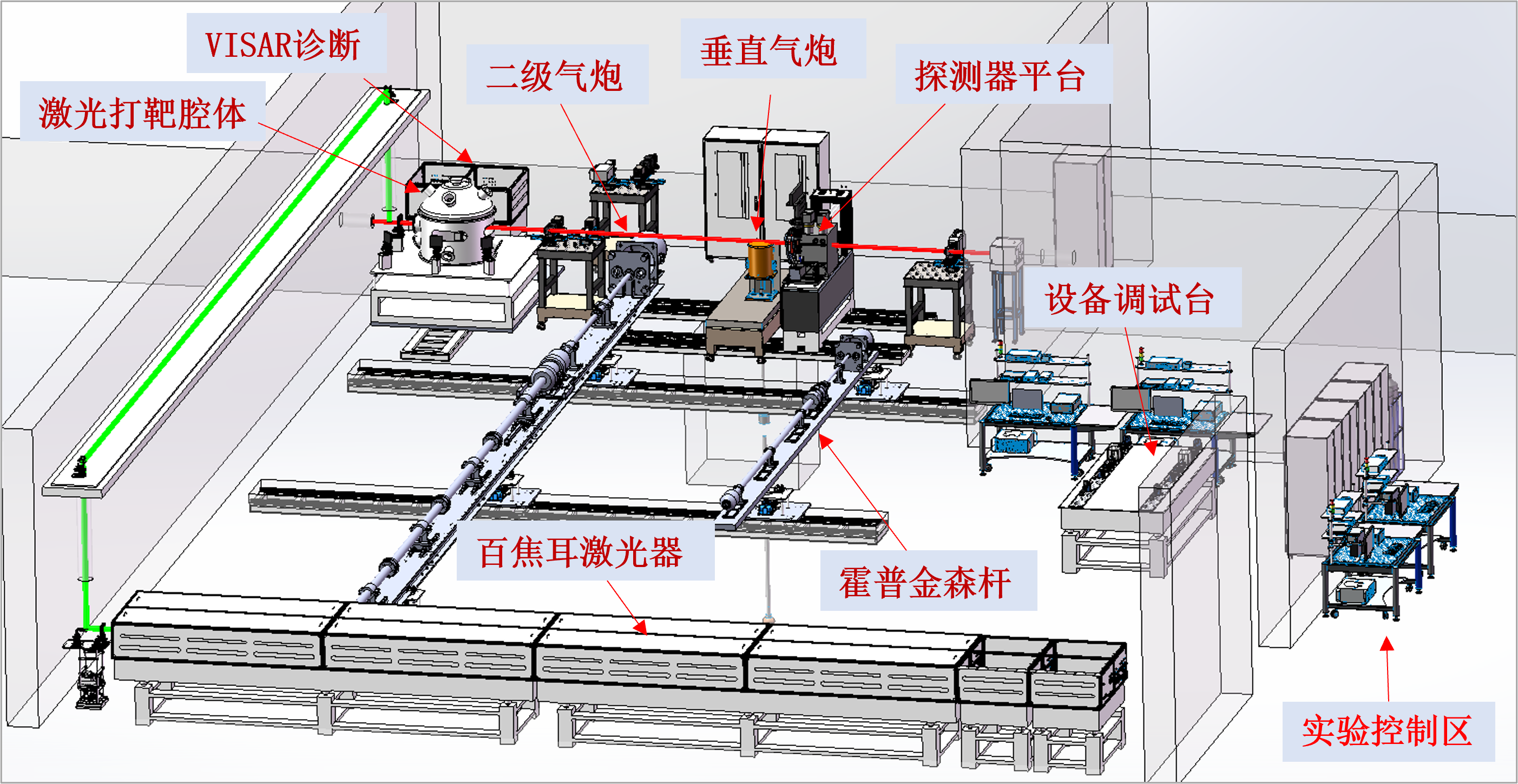

原位裝置：

動態加載裝置：高功率激光（100J）、一級氣炮、二級氣炮（up to 18-meters long）、霍普金森桿（拉、壓桿）

激光增材制造裝置：激光送粉、激光鋪粉、電子束增材制造

探測器：

間接成像探測器：超高速相機（KIRANA，Specilised Imaging；Fastcam SA-Z，Photron）

直接散射探測器：高能像素陣列探測器（Keck-PAD-CdTe, Sydor；Eiger-CdTe, Dectrics）
