【 高壓線站】

　　高壓線站是一條插入件線站，用于開展物質在極端條件下的關鍵科學問題研究。本線站供用戶在高壓條件下利用多種X射線微束衍射技術（如粉晶、多晶、單晶XRD以及對分布函數方法）開展實驗測試研究。實驗站提供20 keV – 75 keV的工作能量，聚焦光斑尺寸在150 nm  – 10 μm范圍的X射線。同時，實驗站還搭建了激光加溫、電阻加熱、低溫和壓力動態加載等多種樣品環境。根據光學設計及樣品環境特點，實驗站設置了兩個獨立棚屋，其中上游棚屋包括通用實驗和激光加熱兩個實驗平臺，下游棚屋放置用來開展需要亞微米光斑高壓實驗的平臺，用戶可根據具體實驗需求選擇相應的實驗平臺。

　　本線站關鍵的X射線參數以及樣品環境裝置如下：

　　1. X射線能量：20、30、40、50和75 keV

　　2. 樣品處光通量：> 10¹³ ph/s @30 keV

　　3. 樣品處光斑尺寸（FWHM）：2 μm (H) × 1 μm (V) @30 keV (CRL)；

　　0.15 μm (H) × 0.15 μm (V) @30 keV (K-B)

　　4. 樣品環境：激光加溫系統（Tmax > 4000 K），低溫恒溫器（Tmin = 4 K），電阻加熱（Tmax > 800 K），動態加載裝置（vmax>150 TPa/s）。同時，實驗站配有在線紅寶石測壓系統以及遠程壓力控制裝置。



　　負責人：李曉東（010-88235981  lixd@ihep.ac.cn）

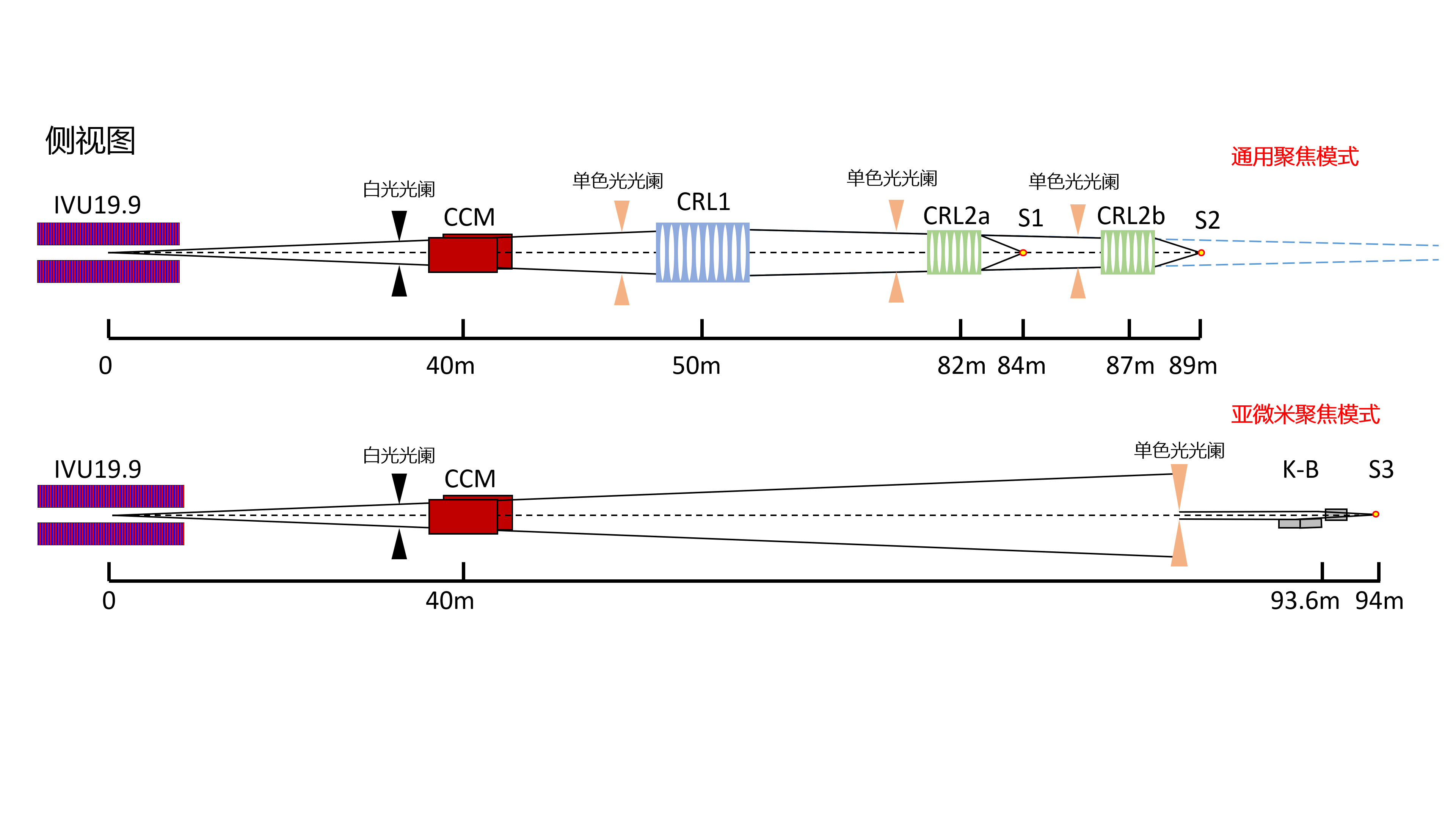

光路圖
