【粉光小角散射線站】
粉光小角散射站是一條由真空外波蕩器引出的高通量、高穩定性的小角散射實驗站。該實驗站不僅可以直接利用波蕩器基波產生的高通量粉光來開展高時間分辨的動態散射探測，還可以利用單色光和小光斑開展高能量和空間分辨的散射探測實驗。
實驗?zāi)Ｊ街饕ǔＲ?guī)小角、廣角、小角/廣角聯測，掠入射小角/廣角、異常小角等模式。主要結合力學裝置，熱學裝置、原位生長裝置等多種原位樣品環境，開展原位、特色小角散射實驗。
實驗站主要指標:
|

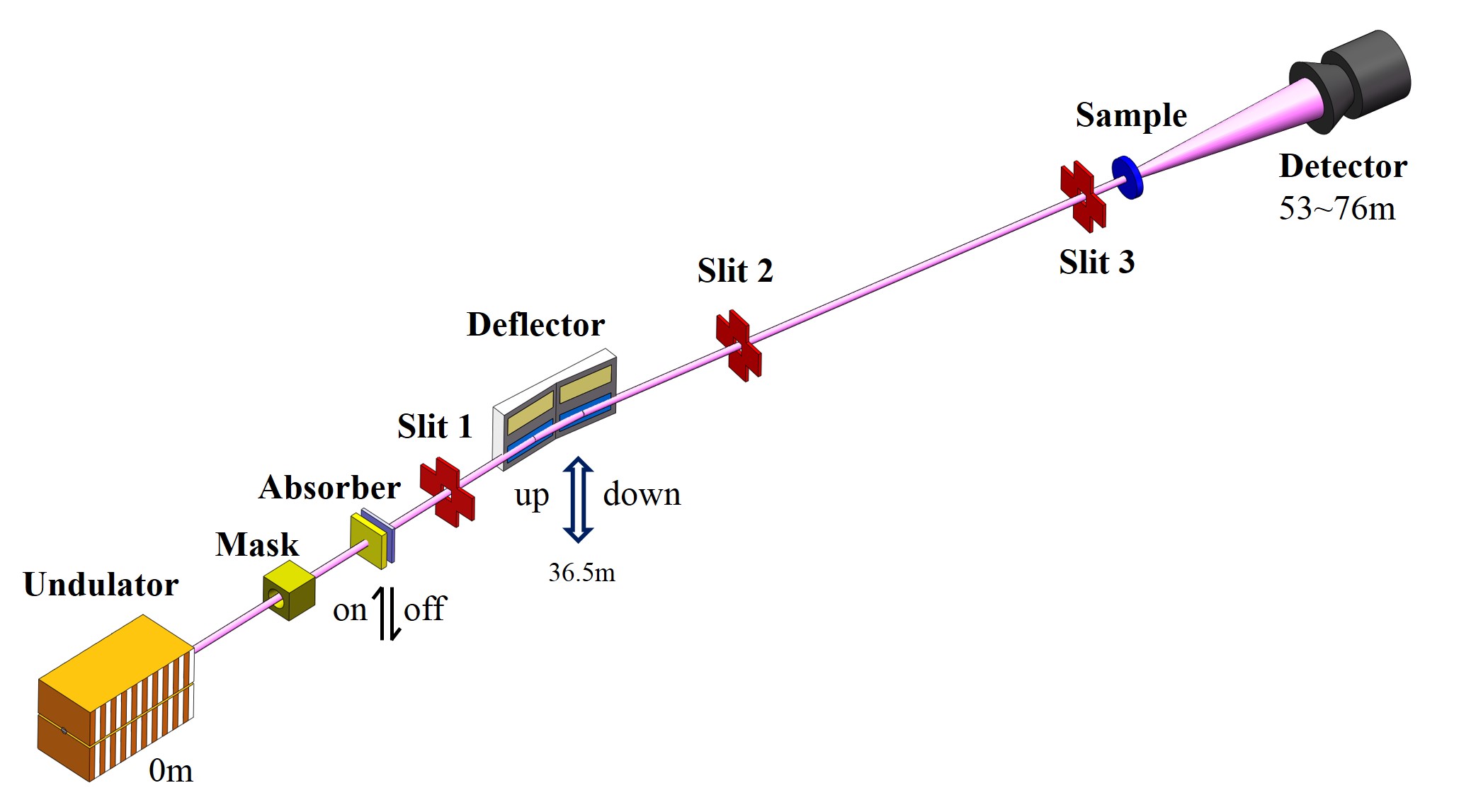

粉光模式(高通量模式) |
|
能量范圍 |
8-12keV |
插入件基波 |
|
樣品處通量 |
~1015ph/s@200mA |
|
|
探測器處光斑尺寸 |
500μm×500μm |
|
|
能量分辨率 |
1.5% |
|
|
相機長度 |
23米內連續可調 |
|
|

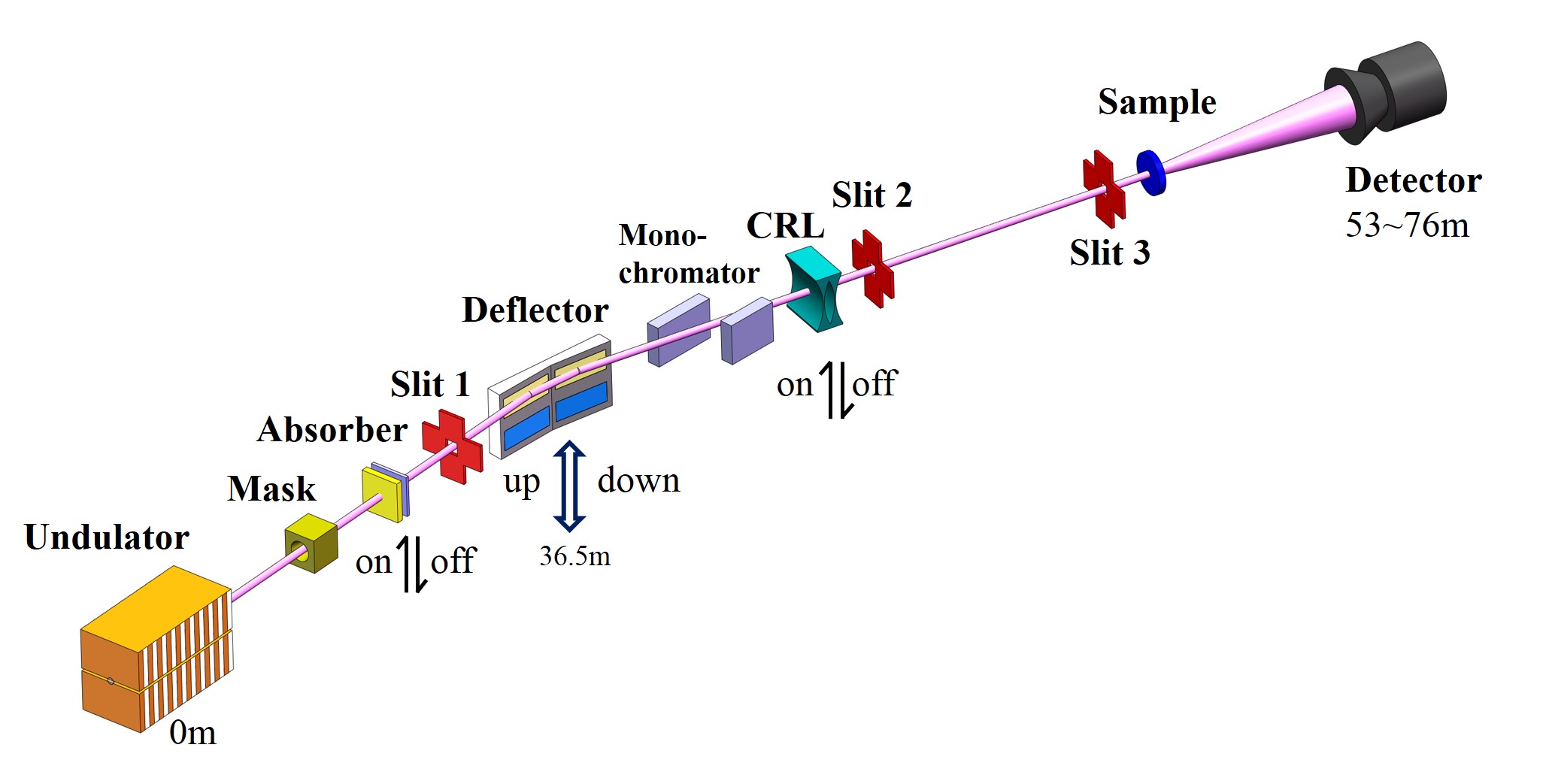

單色光模式(高分辨模式) |
|
能量范圍 |
8-30keV |
|
|
樣品處通量 |
~1013ph/s@200mA |
|
|
探測處光斑尺寸 |
500μm×500μm
14μm×6μm |
利用單晶金剛石CRL，僅對12keV聚焦。焦點分別在樣品后2米（SAXS）、23米（USAXS）和無窮遠處（平行光） |
|
能量分辨率 |
~2×10-4 |
Si（111）雙晶單色器 |
|
相機長度 |
23米內連續可調 |
|
負責人：默 廣，010-88235993，mog@ihep.ac.cn
