1W1B-XAFS實驗站

一、簡介

X射線吸收精細結構譜(X-ray Absorption Fine Structure)是近四十多年來迅速發展起來的一個非?；钴S的學科領域。它是研究、近鄰原子作用的一種重要手段，是進行定量結構分析的有效方法。BSRF－XAFS實驗系統始建成于1990年，束線為4W1B，是由單周期WIGGLER 4W1引出的一條非聚焦單色光束線，主要光學元件是雙晶單色器。長期以來是國內唯一的一條XAFS專用光束線。2003年完成了系統更新改造。新XAFS專用束線1W1B由儲存環中7周期WIGGLER 1W1引出，為聚焦單色光束線。該束線光強比4W1B提高了一個量級以上，2008年實驗站建立了19元半導體陣列探測器，大大提高了痕量元素的測試能力。該束線一直穩定運行至今，2014年實現在專用和兼用兩種模式下運行開放。有效機時利用率達到98％以上，每年完成的用戶課題數為BSRF接受的總課題數的20％－30％，每年相關工作發表文章約為幾百篇。

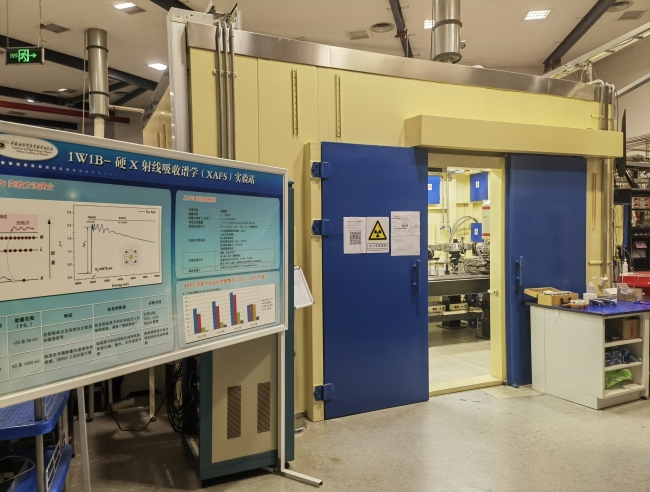

圖1 XAFS實驗站

二、研究范圍

由于XAFS適合于所有樣品的物理狀態，如晶體、粉末，同時溶液樣品也可以研究，在各種pH值、溫度、壓力下也可以應用，所以是對晶體學和核磁共振方法的有效補充。因此XAFS被廣泛應用于生命科學、環境科學、材料科學、催化以及物理、化學、地礦、考古等多學科領域，是世界各同步輻射實驗室涉及學科面最廣、用戶最多的實驗方法之一。

三、研究方法發展方向

基于1W1B-XAFS線站，發展、建立、完善包括痕量、微區、時間分辨、極端條件的XAFS實驗探測方法及分析手段，形成多方法高性能，穩定運行的XAFS實驗平臺，為生命科學、環境科學、材料科學、物理、化學、化工等學科領域做出國際一流的工作提供實驗基礎。

今后XAFS實驗站重點發展方向如下：

（1）發展微區μ-XAFS+μ-XRF吸收譜的試驗方法：

應用方面：環境, 毒理，醫學，生物，地礦及生命科學等領域的MAPPING，對于樣品開展吸收譜及熒光分析方法同步微區分析。

（2）發展時間分辨吸收譜試驗方法：

應用方面：化學、化工、材料；動力學反應過程中的結構變化研究

主要指標：Q-XAFS方法達到秒量級

（3）發展原位，極端條件吸收譜試驗方法：

應用方面：生命科學，化學，化工，材料科學等領域中高低溫、高壓條件下的吸收譜學結構研究

主要指標：溫度上限：1000℃；溫度下限：10K；壓力上限：60 GPa

（4）發展聯合在線測試方法：

發展XAFS-FTIR,XAFS-XRF, XAFS-XRD等聯合測試技術

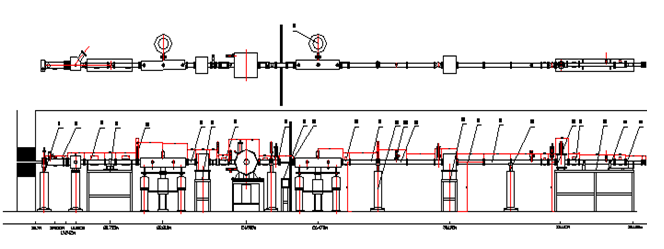

四、束線結構

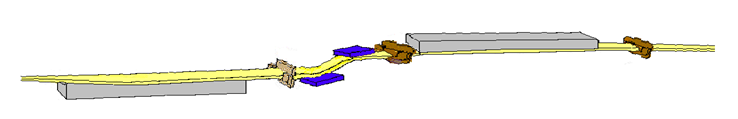

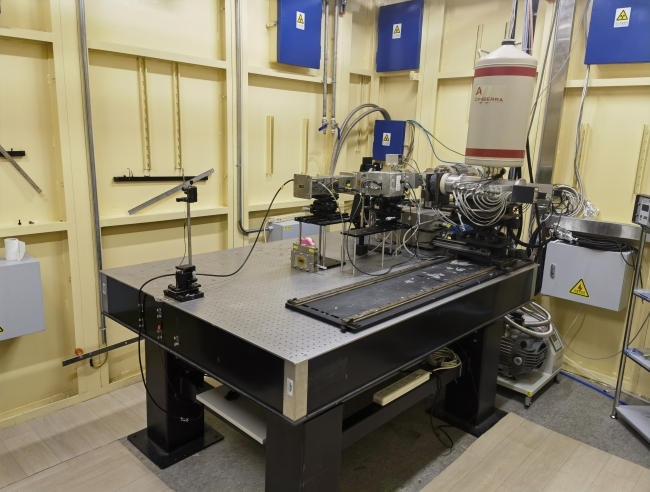

1W1B-XAFS束線由BEPC儲存環中新建七周期永磁WIGGLER（1W1）引出。束線采用國際高強度同類束線的基本結構設計，其主要光學系統由準直鏡，雙晶單色器,及超環面鏡組成, 是一條高強度、高能量分辨、單色聚焦光束線。距光源 21.99 米處放置了準直鏡；距光源 24.11m 處安裝雙晶單色器, 其下游距光源 25.82m 處安裝超環面鏡。束線從前端引出后, 首先經過準直鏡,用以改善出射光的垂直發散度, 從而提高系統能量分辨率；出射光經由雙晶單色器單色化后，最后由超環面鏡做水平和垂直聚焦到樣品處。雙晶單色器使用 Si(111)雙平晶晶體，采用了 T 機構設計，當步進電機驅動晶體做 BRAGG 角轉動時，通過特定的機械傳動，調節雙晶間距，以保持固定光斑出口高度。角度調整范圍為 3.8—32 度，能量掃描范圍是 4.8-22.8 keV。XAFS 實驗棚屋位于光束線末端，配備了透射及熒光探測系統，以實現 XAFS 信號的獲取及處理。系統由一臺微機控制，以 Labview 開發的實驗采譜軟件。
