北京同步輻射裝置助力層狀氧化鉍鐵電超薄膜材料研究取得重要進展

文章來源: 發布時間:2023-04-06 【字體:
  原子尺度的高密度電子器件,如低維場效應晶體管、納米級低功耗邏輯和非易失性存儲器等,在未來科技發展中具有重要意義。高質量原子尺度薄膜的制備是超尺度、高密度電子器件發展的關鍵環節。其中,鐵電材料因其豐富的物理特性是制備這些器件的核心材料,同時對超尺度器件的迫切需求促使原子尺度鐵電薄膜的逐步探索。近幾十年來,已經證明一些傳統的鈣鈦礦氧化物體系和二維鐵電系統,同時逐漸接近亞納米尺寸,但是對于鐵電性的證明基本都是基于微觀證據,而未呈現宏觀鐵電性質。

  北京科技大學張林興研究員和田建軍教授、北京工業大學盧岳教授(共同通訊作者)通過釤(Sm)取代設計了一種具有氧化鉍層狀結構的薄膜[Bi1.8Sm0.2O3BSO],且通過溶膠-凝膠法將這種薄膜作為單相生長在0001Al2O3AO001SrTiO3STO襯底上。研究表明,該材料具有厚度低至~1nm的標準鐵電電滯回線,且厚度范圍為1~4.56nm的薄膜具有17~50 μC/cm2的相對較大剩余極化。結合第一性原理計算,驗證了該材料是一種孤電子對驅動的鐵電材料,其超薄鐵電薄膜的結構設計在原子級電子器件的制造中具備巨大的潛力。這些鐵電薄膜,還呈現出相對較高的極化行為并有望成為各種應用的優異候選材料。

  研究人員依托北京同步輻射裝置1W1A-漫散射實驗站的X射線衍射(XRD)測試和X射線反射(XRR)測試,對該薄膜的結構和厚度進行了系統研究,證實了薄膜得到了高質量的外延生長,同時說明薄膜的厚度可以精確的控制;并與1W1A-漫散射實驗站的王煥華研究員、博士生王震合作擬合了CTR強度分布,結合STEM,對第一性原理的計算結構正確性進行了驗證。

  這項工作開發了新一代鐵電薄膜,為小型化和高質量的電子器件制造帶來了巨大的潛力。相關研究成果于2023年3月24日發表在國際頂級期刊《科學》上(Science, 379, 1218-1224)

  原文鏈接:https://www.science.org/doi/10.1126/science.abm5134。

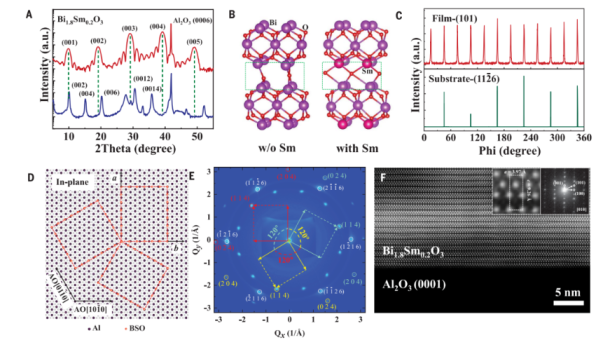

圖1.在晶面 (0001) AI203襯底上生長成層狀氧化薄膜的晶體結構表征

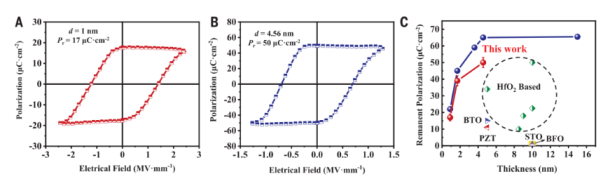

圖2.宏觀鐵電表征

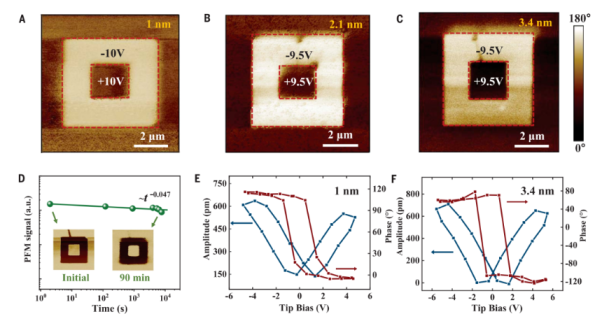

圖3. Bi1.8Sm0.2O3,BSO薄膜的壓電響應力顯微piezoresponse force microscopy,PFM表征
