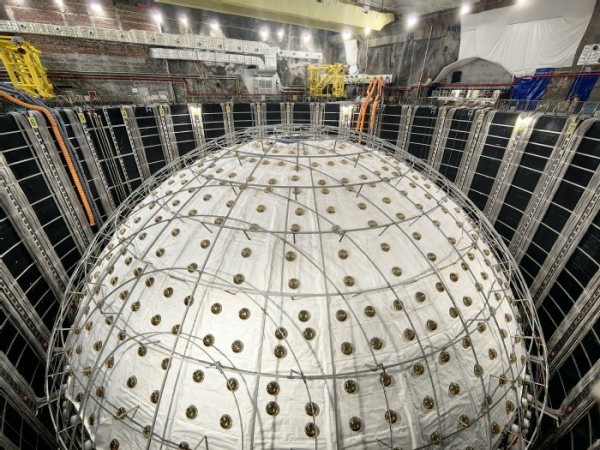

10月10日的江門中微子實驗探測器。倪思潔攝

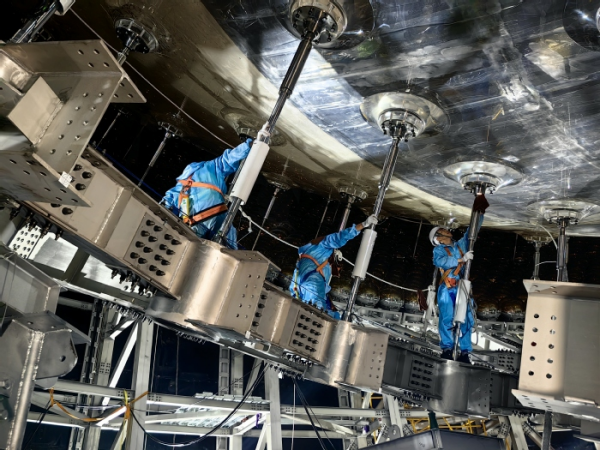

工人們正在進行安裝的收尾工作。倪思潔攝

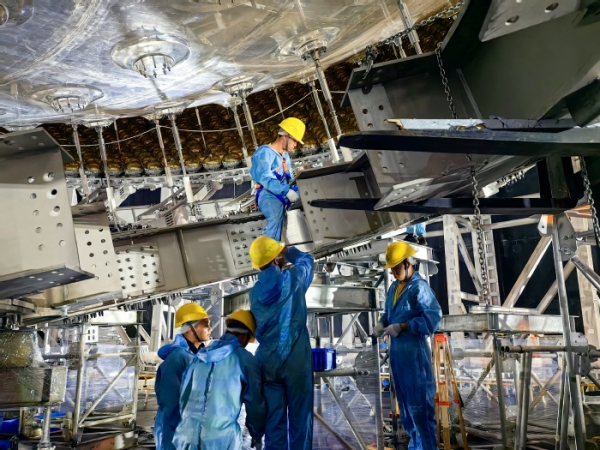

不銹鋼網殼正在合攏之中。倪思潔攝

液體閃爍體和水在一起時，液體閃爍體會像油一樣浮于水上。倪思潔攝

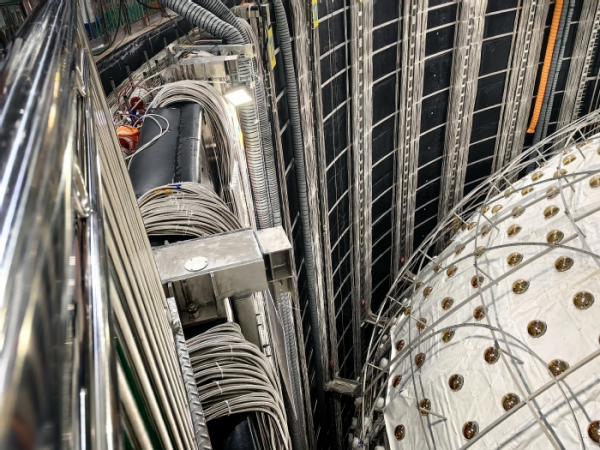

被防水不銹鋼波紋管包裹的電纜從水池底部伸至水池外的電子室。倪思潔攝

“江門中微子實驗探測器整體安裝工作已完成95%，預計在11月底完成全部安裝任務?！?0月10日，中國科學院院士、中國科學院高能物理研究所所長王貽芳告訴《中國科學報》。

江門中微子實驗是以測量中微子質量順序為首要科學目標的大科學裝置，位于廣東省江門市開平市，地下深度700米。探測器大約有13層樓高，中心是巨大的有機玻璃球；球被金屬桿連接在外側的不銹鋼網殼上；網殼內壁、外壁布設大量光電倍增管；玻璃球和網殼被置于圓柱形水池中。

記者在江門中微子實驗現場看到，目前有機玻璃球已合攏，不銹鋼網架和光電倍增管也在有序合攏中，建設工作進入了收官階段。

“之后，探測器將被密封并灌裝超純水、液體閃爍體?！蓖踬O芳說，這也意味著未來30年，人們將無法進入探測器內部，也無法對其中的設備進行維修。

江門中微子實驗于2013年立項、2021年底正式開始探測器安裝，至今安裝工作已耗時3年。這3年，江門中微子實驗安裝過程經歷了什么？

拼出大球和大網殼

中心探測器里的有機玻璃球，是世界最大的單體有機玻璃球，直徑35.4米。

江門中微子實驗項目副經理、中心探測器系統負責人衡月昆介紹，有機玻璃球的安裝耗時27個月，安裝過程中發現諸多缺陷，經過不斷調整后，才最終完成建設。

有機玻璃球由263塊12厘米厚的烘彎球面板和上下煙囪粘接而成，凈重約600噸。有機玻璃板材生產采用獨特的配方和工藝，具有高透光率和低本底的特點，其天然放射性本底鈾和釷的質量占比小于一萬億分之一。

“為防止氡及其衰變子體污染有機玻璃，我們在建設過程中用膜材料和帶有水溶膠的紙對有機玻璃表面進行保護。有機玻璃球粘接采用大體量注料、聚合、退火的本體聚合技術，粘接縫總長度約2公里，我們也采用了特殊方法對粘接縫進行保護?！焙庠吕フf。

用于支撐有機玻璃球的不銹鋼網殼是目前國內最大的單體不銹鋼主結構，直徑41.1米。

王貽芳介紹，不銹鋼網殼歷時5個月才安裝完成。為了避免地下電焊帶來的施工安全隱患和尺寸精度的不確定性，項目采用擁有自主知識產權的12萬套高強螺栓拼出了不銹鋼網殼。

“相比其35.4米的直徑，12厘米厚的有機玻璃球按比例換算，就好像雞蛋殼一樣薄。裝置運行過程中，有機玻璃球承受的力將通過金屬桿傳遞到網殼主結構上。建設團隊經過反復設計優化和上百次試驗才最終實現了網殼的超高承載能力，部分不銹鋼節點還采用碟簧設計方案，有效改善了有機玻璃節點的受力分布。”王貽芳說。

據悉，在不銹鋼網殼設計與預研過程中，建設團隊獲得了多項技術發明專利，帶動了相關制造企業的創新發展并提升了綜合實力。其中，不銹鋼短尾環槽鉚釘技術經中國機械通用零部件工業協會鑒定，首次用于不銹鋼鋼結構領域，相關國家標準獲得批準并發布，填補了國內空白。

已做好液體灌裝準備

安裝完成后，項目組將為水池灌裝超純水，并為有機玻璃球灌裝液體閃爍體。屆時，有機玻璃球?qū)⒄嬲兂伞八颉薄?/p>

“有機玻璃球內灌裝的液體閃爍體，是探測中微子的靶物質，中微子與其反應并發光；有機玻璃球外灌裝的超純水，一方面是為了屏蔽環境中的放射性本底，另一方面是為了探測宇宙線產生的切倫科夫光、排除宇宙線對探測中微子的干擾。”衡月昆說。

中微子在液體閃爍體中可以發出微弱的光，光會被有機玻璃球外的光電倍增管接收并轉變?yōu)殡娦盘?，因此，實驗對液體閃爍體透明度的要求很高。

“這是國際上前所未有的一項大工程?！焙庠吕ソ榻B，江門實驗液體閃爍體組在大量研究、實驗的基礎上，嚴格控制液閃原材料的純度和生產工藝，研發了高潔凈度、高密封、高效率的液閃生產和純化系統，成功獲得了光傳輸衰減長度大于20米的液閃，是目前世界最好水平；另外，液閃中的放射性雜質對實驗結果有負面影響，需嚴格控制，要求2萬噸液閃中的灰塵量小于8毫克。

目前，對于液體閃爍體的制備，項目組已經完成4次聯合調試，為2025年初的正式灌裝做好了充分準備。

由于江門中微子實驗項目組研發的液體閃爍體密度比水小，會像油一樣漂浮在水上，在灌裝過程中，項目組會先在有機玻璃球內外注入超純水，注入過程中保持內外水面高度一致，以控制內外壓力平衡，再從玻璃球上端的煙囪口向有機玻璃球里灌注液體閃爍體，并從玻璃球下端的煙囪口排水。

已安裝的電子學性能優于設計指標

“江門中微子實驗將于2025年8月正式運行取數，預計運行約30年。”王貽芳說。

在現場，所有光電倍增管連接的電纜都被防水不銹鋼波紋管包裹著，向上集中至水池外部的電子學間。探測器的數據將源源不斷通過電纜傳到電子學間，再通過網絡傳到中國科學院高能物理研究所的計算中心。

江門中微子實驗對電子學設計及生產制造也提出了極高的要求。

王貽芳介紹，江門中微子實驗20英寸光電倍增管讀出電子學包括約2萬個通道，全部采用高速波形采樣技術，要求單光子能量分辨優于10%、水下模組的故障率在6年內小于0.5%。

從2019年開始，團隊大膽采用國內自主設計的核心器件，包括高速模擬-數字轉換芯片及前端放大芯片，攻克了高性能前端芯片“卡脖子”問題，解決了大動態范圍高速波形采樣系統關鍵問題，完成了大量老化實驗，實現了高可靠性的目標。在江門現場的安裝測試中，已安裝電子學的噪聲性能明顯優于指標要求。

王貽芳介紹，建成后，江門中微子實驗將成為國際中微子研究的中心之一，與日本的頂級神岡中微子實驗（Hyper-K）和美國的深部地下中微子實驗（DUNE）形成中微子研究的鼎足之勢。

（原載于《中國科學報》?2024-10-14?第1版?要聞）
