同步加速器產生的光是許多科技領域里極其強大的研究工具。同步加速器的光一度被認為是寄生的損耗，而現在該光卻成為建造許多同步加速器的理由。然而，在同步加速器光中發現的巨大效用卻帶有明顯的缺陷，即建造大型同步加速器的費用極為昂貴，加速器龐大的體積意味著科學家們必須到擁有這種大型設備的地方去排隊等候使用X射線來做實驗。因此利用這種光的渴望受到抑制。

科學家們?cè)缭诶碚撋献C明加速器的體積是可以縮小的（刊登在2005年出版的《自然》雜志），日本立命館大學的Shiga光子生產實驗室（Shiga Photon Production Laboratory）經過15年的努力，成功研制出一種小型的、可以放入實驗室的微型同步加速器光源——MIRRORCLE-6X，并已經開始在市場上出售。光子生產實驗室準備將MIRRORCLE-6X的性能提高到一個更高的水平，并將其系列產品推向市場。

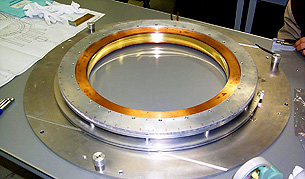

MIRRORCLE-6X的儲存環直徑為60厘米，整臺機器很容易放入實驗室，使用新型的電子注入技術，它能產生能量達到幾百萬電子伏特的X射線。直徑在幾十米到數百米的大型同步加速器一般也產生出這個數量級的X射線。通過幾個新穎的創新，MIRRORCLE-6X達到異常性能，同步光的生產效率非常高，而且有效地利用空間。MIRRORCLE-6X發射出對許多應用理想的寬帶X射線。值得注意的是與常規X射線成像相比它的相襯成像能力，生物軟組織隨時可以看到，到同時可以將金屬、塑料和橡膠部件成像的非破壞性試驗。

MIRRORCLE-6X的迷人之處在于用與大型加速器相比，較低的費用就可獲得同步加速器的光。每臺MIRRORCLE-6X的銷售價格為250萬美元，雖然絕大多數實驗室短期內仍難以承受，但參與了這臺機器研制的Hironari Yamada教授說，從半導體制造商到制藥公司的許多私人公司都在排隊購買這一設備。世界上最小的同步加速器前途光明。

光子生產實驗室發展簡史

1989年 - 提出光子儲存環概念

1989年 -  建造了第一個超導圓形儲存環，被Hironari Yamada博士（右圖）稱為士AURORA 。成功的建造鼓舞科學家們繼續開展這一領域里的研究。

1996年 -  Hironari Yamada 博士開發新的微型同步加速器理論，并提出建造專門生產硬X射線的臺式同步加速器。潛在的商業可能性出現，建議成立光子生產實驗室。

1997年-為將率先發明的MIRRORCLE技術商品化，光子生產實驗室（左圖）成立。

2000年 -在日本立命館大學Hironari Yamada博士的指導下，Yamada實驗室建造了MIRRORCLE-20。12月，首次運行。

2003年 -  在日本立命館大學Hironari Yamada博士的指導下，Yamada實驗室建造了世界上最小的同步加速器，即臺式MIRRORCLE-6X。12月，首次運行。

2004年 – 12月，首次在光子儲存環中觀測到激光，這一觀測是根據Hironari Yamada 教授和Andrey Kleev博士發展的理論進行的。

2005年 – 第一臺MIRRORCLE-20SX裝置率先將X射線光刻用于半導體工業。

將來- MIRRORCLE技術繼續發展并重新界定在實驗室里可做什么。

MIRRORCLE同步加速器的原理

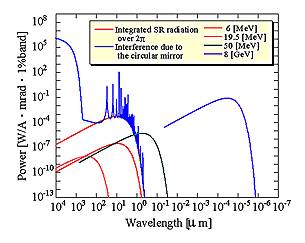

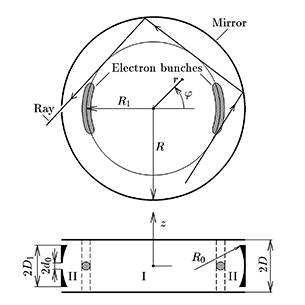

MIRRORCLE同步加速器有兩個基本部件，一個古典的電子加速器和一個儲存環。電子加速器發射電子并將其加速到設計水平，然后將它們注入儲存環。 根據MIRRORCLE同步加速器的配置，運轉電子中的一個靶產生X射線，或者軌道周?chē)囊粋€(gè)桶形反射鏡收集遠紅外同步輻射。

電子加速器運行

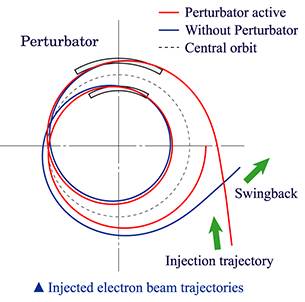

MIRRORCLE技術概念簡單，從任何意義上來說，電子加速器發射和加速電子并非非同尋常。在由脈沖速調管驅動的高頻腔內強磁場的影響下，一臺典型的發射機釋放出電子。當電子重復穿過高頻腔并被加速時，電子加速器的等磁場環境使電子在更大的軌道里運轉。一旦電子達到電子加速器的設計水平，相當于電子運行的最大軌道，它們進入一個引出道并被注入到儲存環。

MIRRORCLE-6X簡介

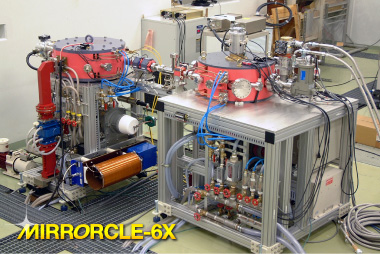

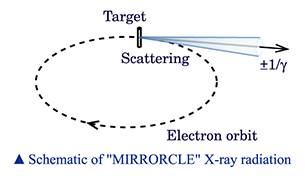

MIRRORCLE-6X是世界上最小的同步加速器，小到可以安裝在工業和實驗室的環境里，但功率又大到足以滿足許多對X射線的需要。它利用6 MeV電子與鎢微靶對撞通過韌致輻射產生亮的寬帶X射線。標準尺寸1微米的靶可減少到開展應用所需要的0.1微米，并以新的性能價格比水平，使擁有一臺這樣的同步加速器成為現實。MIRRORCLE-6X是個產品，隨時可滿足客戶的需要。（右上圖為MIRRORCLE-6X獲得的肺成像）

MIRRORCLE-6X參數

MIRRORCLE-6S簡介

MIRRORCLE-6S為軟X射線型MIRRORCLE-6X。實體上類似，它采用特殊靶獲得所需結果。

MIRRORCLE-6S參數

MIRRORCLE-20SX簡介

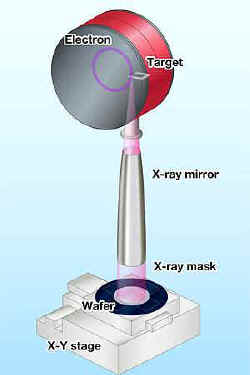

MIRRORCLE-20SX的目標之一是滿足半導體工業對利用X射線進行光刻的需要。下一步要生產更小的集成電路就要從極度的紫外線轉為X射線。但許多X射線源并不具備滿足這一要求高功率應用的能力。MIRRORCLE-20SX可在25mm×25mm區域發送所需要的功率。

MIRRORCLE-20SX參數
