一則“國內首條具有自主知識產權的20英寸新型光電倍增管生產線建成運行”的報道引起了很多人的關注與好奇。報道介紹：“光電倍增管是檢測微弱光信號的光電元件，具有極高的靈敏度和超快的時間響應，就像獵手敏銳的眼睛。”

　　什么是光電倍增管？

　　光電倍增管（Photo Multiplier Tube，簡稱PMT）是一種應用十分廣泛的真空電子器件，它的神奇之處是能地將極微弱的光信號轉換成電信號輸出，并獲得驚人的電子倍增能力。

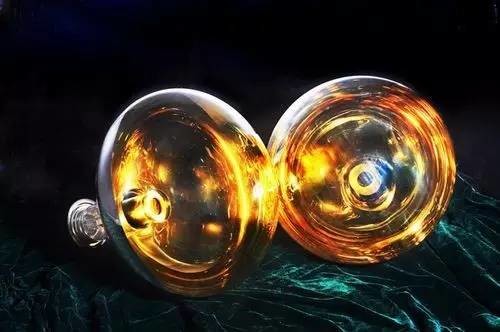

　　由中國科學院高能物理研究所牽頭，北方夜視技術股份有限公司、中科院西安光學精密機械研究所、中核控制系統股份有限公司和南京大學等組成產學研合作組聯合研發的20英寸新型光電倍增管

　　時至今日，幾乎在每一種科學實驗研究，包括空間研究和考古、醫學和地質學、生物學和藝術、天文學和冶金、化學和農業等領域都有光電倍增管的身影，尤其在高能物理與天體粒子物理學實驗領域，已完全離不開光電倍增管了。

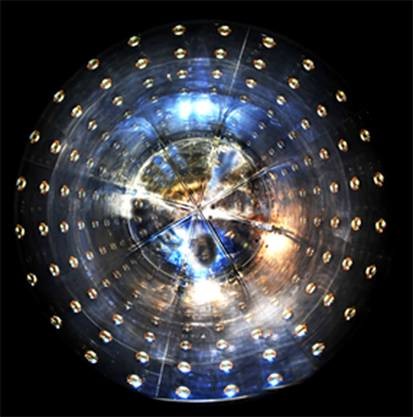

　　中國大亞灣中微子實驗探測器部分8英寸光電倍增管陣列，用于探測被稱為幽靈粒子的中微子俘獲時發出的光信號

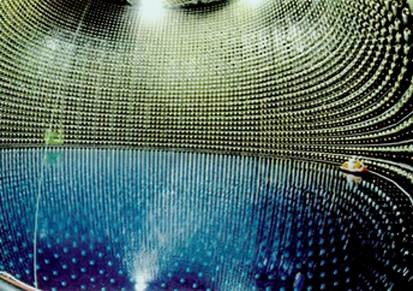

　　日本神岡Super-Kamiokande探測器20英寸光電倍增管陣列（11200個光電倍增管組成），1998年間接驗證了中微子振蕩效應，東京大學小柴昌俊教授2002年獲諾貝爾物理學獎（圖片來自網絡）

　　令人感興趣的是具有如此奇特功能的光電倍增管是誰發明的呢？這個問題的答案是有些爭議的。光電倍增管的發明可以追溯到20世紀的30年代，由于光電倍增管的工作原理結合了光電效應、二次電子發射兩項科學發現，回顧一下這兩項科學發現的歷史可能有助于我們得出答案。

　　1　光電效應

　　光電效應的發現者是德國物理學家海因里希?赫茲（Heinrich Rudolf Hertz）。1886年12月，他在實驗中意外發現：紫外線照射到金屬表面時，能使金屬發射帶電粒子電流，這種奇特的現象后來被稱為光電效應。

　　海因里?！ず掌潱▓D片來自網絡）

　　1902年，德國物理學家菲利普?萊納德（Philipp Eduard Anton von Lénárd）對產生光電效應過程中各相關物理量間的關系進行研究時發現了一個重要規律：光電效應產生的光電子數目隨入射光的強度增加而增加，但光電子的速度，或者說它們的動能只與入射光的頻率有關，而與入射光的強度無關。這個實驗結果用經典物理學完全無法解釋。

　　菲利普·萊納德（圖片來自網絡）　　

　　1905年3月，猶太裔物理學家阿爾伯特·愛因斯坦（Albert Einstein）受普朗克量子假設的啟發，極具想像力地運用相對論和光量子理論解釋了萊納德光電效應實驗的結果，列出了光電方程式。但因沒有直接的實驗數據支持，他的這個理論解釋那時并沒有得到學術界的支持。

　　阿爾伯特·愛因斯坦（圖片來自網絡）

　　美國物理學家羅伯特·密立根（Robert Andrews Millikan）經過10年的實驗，1916年以他精湛的實驗結果證實了愛因斯坦的理論完全正確（其實他原本的意圖是想用實驗證明愛因斯坦的理論解釋有誤）。

　　羅伯特·密立根（圖片來自網絡）　　

　　2　二次電子發射

　　二次電子發射現象的發現者是美國物理學家路易斯·奧斯?。↙ouisWinslow Austin），他與同事斯塔克（Starke）在研究高溫氣體的性質時發現：當具有一定能量或速度的電子轟擊金屬表面時，會引起電子從被轟擊的金屬表面發射出來，這種現象被稱為二次電子發射，他們的實驗結果1902年發表在德國的《物理年鑒（Annalen der Physik）》上。

　　路易斯·奧斯?。▓D片來自網絡）

　　二次電子發射的原理與光電效應的電子發射原理基本上相同，都是原子的外層電子受到激發后獲得足夠的動能，從而脫離金屬表面的勢壘成為自由電子，不論入射的是電子還是光子，其能量都必須大于金屬的逸出功。

　　但是，還有一點極為重要，二次電子發射與光電效應的電子發射之間又有著極大的不同：一般情況下的光電發射，大約10個光子能激發出一個電子，而二次電子發射，則有可能一個電子激發出2~10個電子，具有放大電流的功能，這就是光電倍增效應。

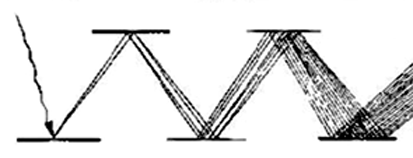

　　光電倍增效應示意圖（圖片來自網絡）

　　正是這個倍增效應使極微弱光的探測成為可能，在基礎研究及日常生活中有極為廣泛的應用需求。

　　3　光電管與光電倍增管

　　基于外光電效應（在光的作用下，物體內的電子逸出物體表面向外發射）可制成光電管（phototube），將光信號轉換成電信號。典型結構的光電管是將球形的玻璃殼抽成真空，在內半球面上涂一層光電材料作為陰極，球心放置小球形或小環形金屬作為陽極，光電子在帶正電的陽極的作用下運動，構成光電流。

　　典型結構的光電管示意圖（圖片來自網絡）　　

　　若將惰性氣體充入玻璃殼內就稱為充氣光電管，光電子在飛向陽極的過程中將與氣體分子碰撞而使氣體電離，這樣便可增加光電管的靈敏度。

　　光電管根據不同波段光信號的需要，可選用不同金屬材料制作光電陰極，如堿金屬、汞、金、銀等。光電管因靈敏度低，無法滿足高精度的實驗需求，后來被半導體光電器件取代。

　　光電倍增管與光電管的構造不同，它由附著在輸入光窗內表面的光電陰極、單級或多級電子倍增系統和接收信號的陽極組成。光電倍增管的陰極與陽極之間設置了單個或多個電位逐級上升并能產生二次電子的電極，稱為倍增電極或打拿極（處在陽極和陰極（cathode）之間的dynode音譯為“打拿”）。

　　光電倍增管示意圖（圖片來自網絡）

　　光電陰極將入射的光信號轉換成電信號，從光電陰極逸出的光電子在外加電場的作用下，經過聚焦、匯聚在打拿極，通過碰撞打拿極表面的二次電子發射材料，輸出放大成為電子流，經過多次倍增形成較大的光電流信號被陽極接收并輸出，進入后續電路供分析研究。正因如此，光電倍增管具有比光電管高得多的靈敏度。

　　4　誰最早發明了光電倍增管？

　　光電倍增管的工作原理是清晰的，早在1902年就發現了二次電子發射現象，可真正制作出能用的光電倍增管卻是在多年之后。最早發明光電倍增管的是誰呢？網上的資料大多敘述為：第一只光電倍增管由美國無線電公司（Radio Corporation of America，簡稱RCA）發明，1936年首次成為商用產品。

　　絕大部分資料是這樣介紹的：

　　最先將二次電子發射用于信號放大的設想是俄籍物理學家約瑟夫?斯萊皮恩（Joseph Slepian）提出的，1919年，他將相關技術向美國西屋電氣（Westinghouse Electric）申請了專利（Hot Cathode Tube），這項技術后來才被廣泛應用于光電倍增管的制作（斯萊皮恩可是一位專利達人，他竟擁有204項美國西屋電氣的專利）。

　　約瑟夫·斯萊皮恩（圖片來自網絡）

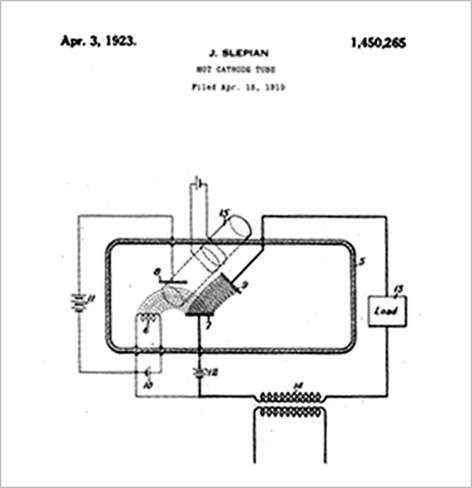

　　斯萊皮恩1919年申請的專利（圖片來自網絡）

　　1935年，美國無線電公司的哈雷?伊阿姆斯（Harley Iams）與貝納德?扎爾茨貝格（Bernard Salzberg）在《Proceedings of the IRE（最古老的IEEE期刊）》上發表了題為“The secondary emission phototube”的文章，介紹了他們利用二次電子發射制成的單級光電倍增管。

　　1936年，在美國無線電公司任職的俄籍物理學家弗拉基米爾?茲沃雷金（Vladimir Kosmich Zworykin）等人在《Proceedings of the IRE》期刊上發表了題為《The Secondary Emission Multiplier-A New Electronic Device》的文章，介紹了他們使用銀氧銫（Ag-O-Cs）光電陰極、有多個打拿極的實驗用光電倍增管。這個光電倍增管在800納米獲得了0.4%的量子效率（光陰極發射出來的光電子數量與入射光光子的數量之比）。

　　由此，美國無線電公司認為茲沃雷金是發明光電倍增管的第一人。

　　弗拉基米爾·茲沃雷金（圖片來自網絡）

　　1936年還有一項重要進展，P. Gorlich在第101卷《Physik》期刊上發表文章指出：使用銫銻材料光電陰極的光電倍增管在400納米獲得了12%的量子效率，性能有了顯著改善。美國無線電公司將這種材料用于光電陰極和提供二次電子發射的打拿極，成功地制作出了第一個商業用光電倍增管。

　　至此，光電倍增管的技術發展脈絡是否算是很清楚了？人們不禁產生疑問：從1902年至1936年的時間跨度這么大？難道這期間相關的技術一直沒有進展么？

　　還是需要再仔細查查資料。

　　俄羅斯科學院核研究所的B.K. Lubsandorzhiev，2006年在《Nuclear Instruments & Methods in Physics Research》期刊上發表了題為“On the history of photomultiplier tube invention”的文章，披露了一些鮮為人知的細節。文中介紹：

　　1930年8月，24歲的列昂尼德?庫別茨基（Leonid Aleksandrovith Kubetsky）還未從物理技術研究所畢業，但他已有多項研究成果。他利用光陰極以及連續設置的打拿極制作成能成百上千倍增強弱光電流的器件，被稱為“庫別茨基管”。實際上，這就是世界上第一個光電倍增管。

　　列昂尼德·庫別茨基（圖片來自網絡）

　　1931年，庫別茨基從研究所畢業后開始在列寧格勒電子物理研究所工作。1933 - 1934年期間，庫別茨基陸續研制出多個以銀氧銫（Ag-O-Cs）作為陰極與打拿極材料的光電倍增管。因當時光電倍增管的靜電電子光學技術所限，管子總增益為103 - 104。在那個年代，“庫別茨基管“在前蘇聯已很有名氣了。

　　庫別茨基管（圖片來自網絡）

　　這里有一個最重要的細節：

　　1934年9月，在美國無線電公司供職的茲沃雷金為推銷公司的產品到前蘇聯訪問。他在莫斯科和列寧格勒演講，并在訪問期間參觀了庫別茨基在列寧格勒的實驗室。庫別茨基向客人們展示了他發明的有多個打拿極的“庫別茨基管”，茲沃雷金對能放大1000多倍實驗信號的“庫別茨基管”印象極為深刻。

　　回到美國后，茲沃雷金勾畫了一張光電倍增管的草圖，用的是柏林酒店的信紙，日期是1934年9月18日（此圖保存在一份檔案中）。這是茲沃雷金第一次提及光電倍增管。從茲沃雷金實驗室的記錄可知，實驗室日報首次提到光電倍增管是在1934年11月22日。1936年，茲沃雷金與他的同事在《Proceedings of the IRE》期刊上發表了前述的那篇文章。

　　至此，已大致清楚究竟誰是光電倍增管真正的第一發明人了，可惜的是列昂尼德?庫別茨基發明光電倍增管時沒有在權威的期刊上發表文章，但他不應被歷史遺忘。
