法國巴黎的盧浮宮博物館是世界上最古老、最大、最奢華的博物館之一，1793年11月18日正式向公眾開放，博物館的藝術珍藏品已超過40萬件。
20世紀80年代初，為改建擴建盧浮宮博物館，當時的法國總統密特朗邀請了世界15位頂級博物館館長遴選抉擇應征的改建擴建方案。其中13位博物館館長選擇了著名設計師貝聿銘的方案：在盧浮宮的拿破侖庭院內建造一座玻璃金字塔。
法國巴黎盧浮宮博物館外景(圖片來自網絡)
愛神維納斯雕像、勝利女神像、達芬奇的蒙娜麗莎畫等盧浮宮博物館中最珍貴的藏品都向參觀者展示。而就在那新建的玻璃金字塔下深15米處的地下，卻有一樣?xùn)|西是盧浮宮博物館館長絕不對參觀者展示的，那是一臺名為AGLAE的粒子加速器。
■粒子加速器
為何盧浮宮博物館地下有臺粒子加速器呢？
粒子加速器是20世紀30年代發明的，最初主要用于粒子物理研究。隨著科技的發展，回旋加速器、直線加速器、靜電加速器、倍壓加速器、電子感應加速器等不同種類的粒子加速器被應用于放射性醫學、放射性化學、放射性同位素制造、非破壞性探傷等廣泛的領域。
時至今日，據不完全統計全世界已有3萬多臺加速器，但其中用于粒子物理研究的只占一小部分，絕大部分加速器在各應用領域發揮著獨特的作用，也許最令人意想不到的是它們在文化保護中的作用，盧浮宮博物館的AGLAE粒子加速器則是世界上唯一一臺藝術專用的粒子加速器。
■ AGLAE的來歷
古文物中充滿了謎題：它們的材料是從哪里來的？它們制造的秘密是什么？如何保存和恢復它們？盧浮宮博物館1931年就建立了研究實驗室(LRMF)，研究實驗室的主要目標是研究藝術和考古物品的創作所涉及的材料和技術，例如生產方法、來源研究、認證和保護。初期階段，實驗室檢測博物館收藏的繪畫用的是光學顯微鏡、紫外線或紅外光或X射線照相等手段。到了20世紀60年代，隨著考古學的發展，多種光譜技術被應用于藝術品和考古物品的分析，包括紫外光譜法、X射線熒光光譜法，甚至是X射線衍射法。
盧浮宮博物館的藏品價值連城，加之藝術品所具有的獨特性(例如形狀與結構復雜、成分材料類別繁多、來源及歷史不明、保存狀況多樣化等)，檢測技術只能首選那些非破壞性、非侵入性的技術手段來尋找答案。研究實驗室的檢測設施通常要求將樣本放置在真空環境中進行材料分析(這本身很可能具有潛在的破壞性)，而研究人員常因真空室尺寸所限，無法研究較大的碎片。
由于藝術史學家提出的要求越來越高，要想準確地回答他們提出的問題，需要更先進的技術檢測手段，而且出于安全性的考慮，博物館藏品只能留在自己內部的安全區域。1982年，盧浮宮博物館決定在館內配置一個專用的粒子加速器，名為AGLAE(Accelerateur Grand Louvre d’Analyse Elementaire)。
■身懷絕技
AGLAE的加速器采用的是NEC公司建造的串列式靜電加速器(型號6SDH2)，總長度約27米，配備了兩個離子源，一個用于產生質子和氘，另一個用于產生氦離子。該加速器建有兩條實驗束線，一條通向真空室，而另一條稱為外光束線，無需任何取樣，不受真空室尺寸的限制，可直接分析任何大小和形狀的藝術品。離子被AGLAE加速至每秒20000~30000千米的速度后轟擊被檢物，隨后被檢物發射出不同的輻射，這些輻射由后端的探測器捕獲，數種技術相結合，對被檢物表層所含的微量化學元素進行識別。由于配置了聚焦系統，到達被檢物的粒子束流直徑只有20微米左右(僅相當于半根頭發絲的粗細)，對被檢物沒有破壞性。
AGLAE的安裝從1984年開始，1988年6月正式投入使用，成為解決博物館研究難題的主要技術手段。

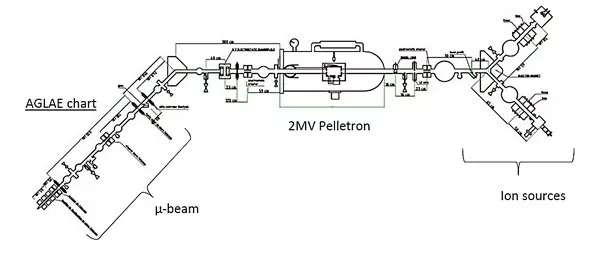

AGLAE的示意圖(圖片來自網絡)

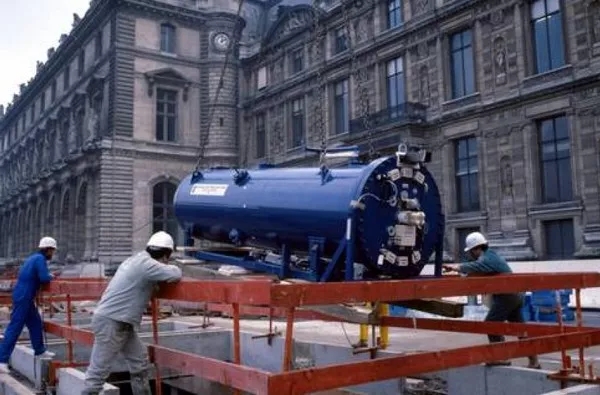

正在向地下室吊裝設備(圖片來自網絡)

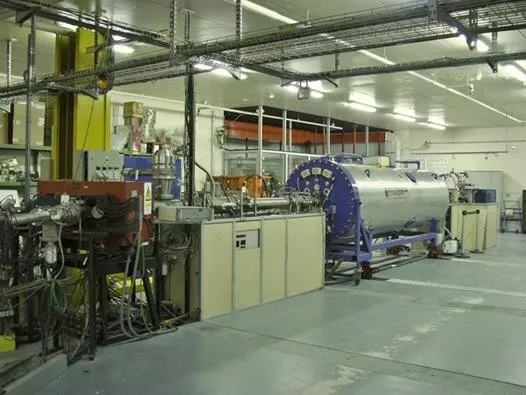

AGLAE加速器(圖片來自網絡)

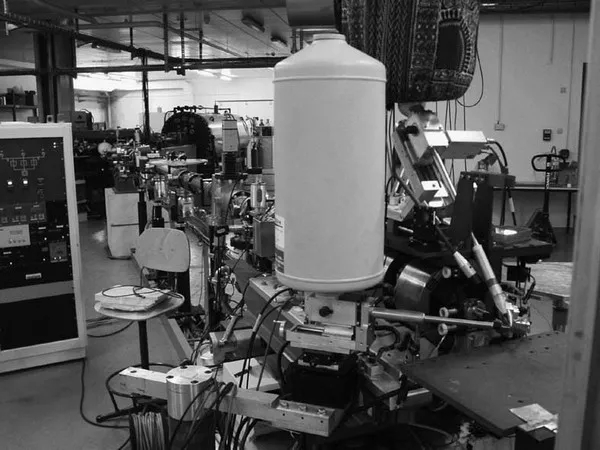

AGLAE的外光束線(圖片來自網絡)

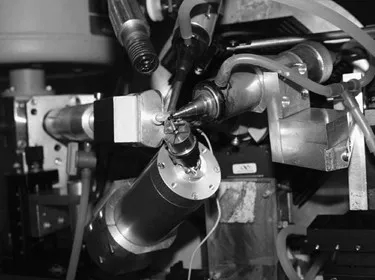

AGLAE外光束線的各類探測器(圖片來自網絡)
研究人員利用AGLAE解開了古代文物的許多秘密，驗證它們的真實性。通過測定文物上油漆的痕跡，研究玻璃、金屬和陶瓷的精確化學成分，識別文物的構成，由微量元素的組成還可識別出具有這種成分的礦物是在哪里開采的，確定文物的來源及年代，深入了解它的制作工藝和老化機制，對文物的保存和修復有重要的參考意義。

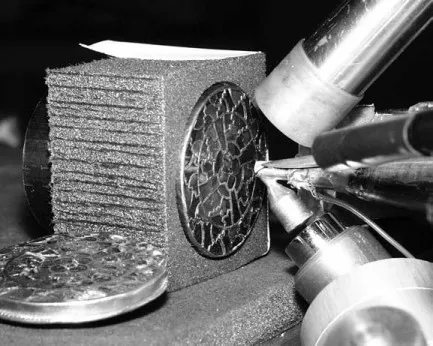

檢測法蘭克女王鑲有石榴石的胸針(類似中國的景泰藍工藝)(圖片來自網絡)

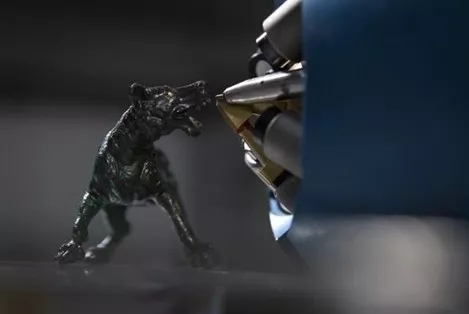

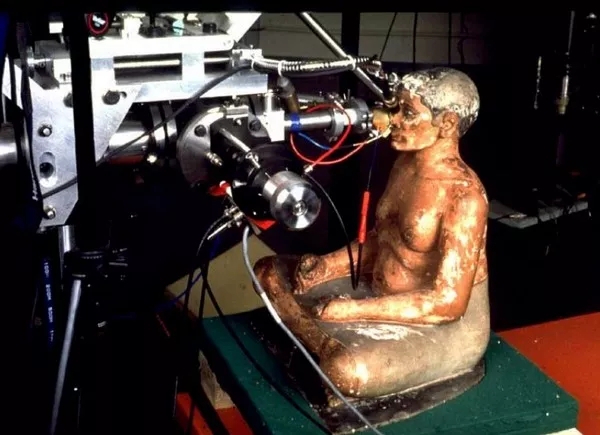

識別有4500年歷史的古埃及雕塑的礦物質成分與產地(圖片來自網絡)

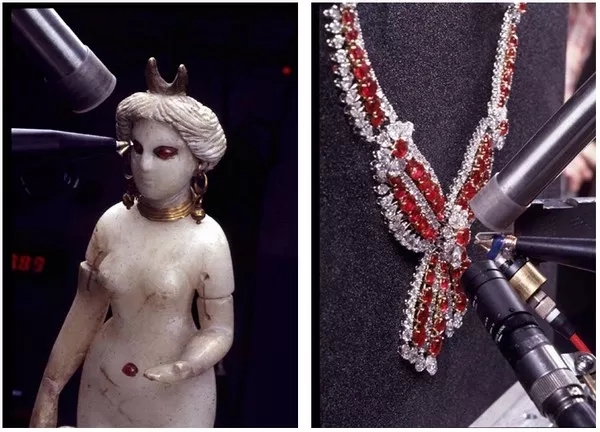

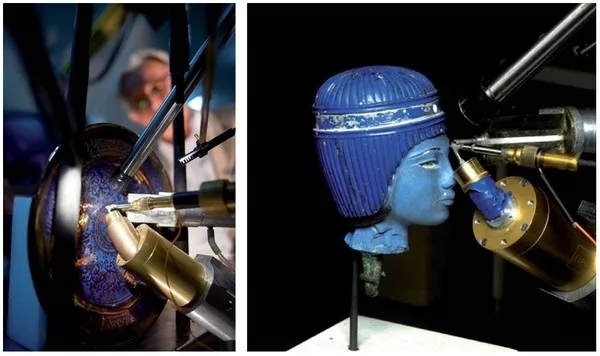

識別古代雕像的紅寶石眼睛(左)以及珍貴飾品中紅寶石(右)的成分與產地(圖片來自網絡)
AGLAE使用的是非侵入性檢測手段，這是文化遺產研究的首要考慮的事項。早期在AGLAE擔任科學顧問的讓-克勞德·德蘭(Jean-ClaudeDran)認為AGLAE開創的研究方法非常強大、非常精確，對微量元素非常敏感，特別適用于藝術品和考古文物的檢測。
克萊爾·帕切科(ClairePacheco)在法國波爾多大學攻讀古代材料博士學位時就在AGLAE從事離子束分析研究。她2011年接任AGLAE的首席科學家，帶領團隊負責AGLAE的運行。帕切科說：“AGLAE的獨特之處就在于它百分百致力于文化遺產，這是世界上唯一一臺專門用于這一研究領域的粒子加速器?！?/p>
克萊爾.帕切科(圖片來自網絡)
AGLAE的物理學家及工程師們通常需要與藝術史學家攜手合作進行研究。他們用AGLAE分析文物由什么材料制成，并驗證它們的真實性(一個物體所包含的元素的數量和組合可作為一個指紋，暗示了礦石被開采的地方，以及該物品被制成的時間)，例如他們檢查法國政府送給拿破侖.波拿巴的劍鞘是否真的是用純金鑄造的。
AGLAE還用來研究玻璃、金屬和陶瓷藝術品。某種古代陶瓷當它被點燃時會呈現出一種金屬光澤。帕切科團隊用AGLAE來確定這種陶瓷碎片中的元素，了解了這種陶瓷的起源。這項技術最早出現在9世紀時古希臘的美索不達米亞，后來曾遍布地中海區域，但在17世紀時卻大部消失了，只有西班牙的一些陶工仍然延續著這一傳統手藝。用AGLAE為這種陶瓷在各時間段、各產地制作了詳細的“身份證”，使每件這種陶瓷的產品產地與年代清晰可查。
曾有研究報告詳細描述了AGLAE如何被用來分析某個象牙上裝飾性油漆痕跡的化學特征。研究結果竟顯示這些象牙上的漆很可能是在公元前7世紀涂制的。
AGLAE最經常研究的是盧浮宮博物館自己的藏品，但它還有更大的任務是研究法國各地博物館的藝術品和文物。當然，它也可供外部使用，例如來自洛杉磯博物館和紐約大都會藝術博物館的研究人員使用。

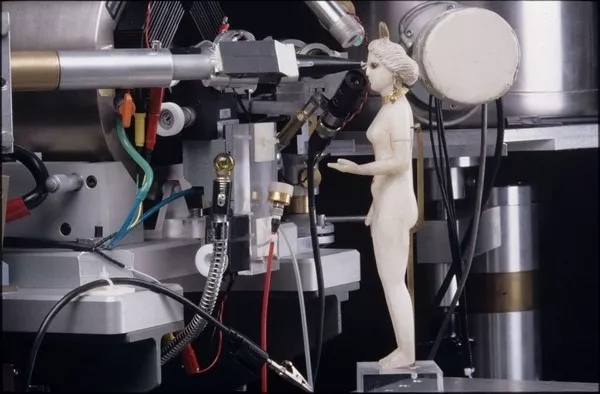

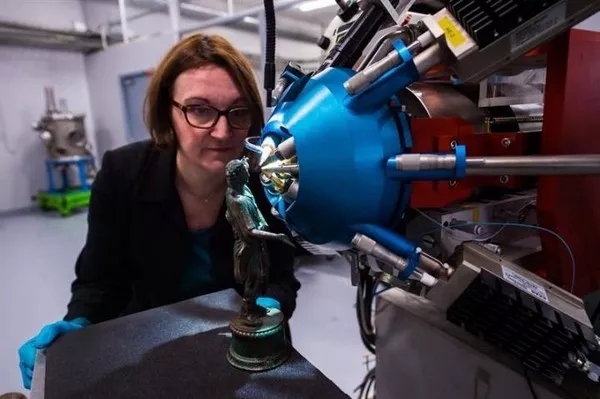

AGLAE正在檢測文物(圖片來自網絡)

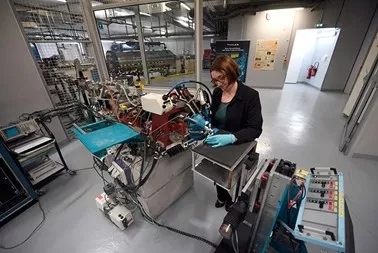

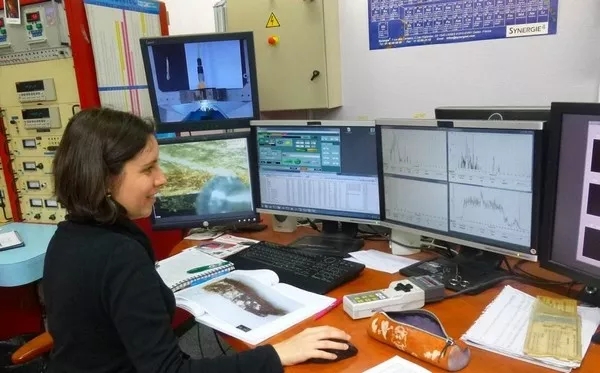

正在分析檢測數據(圖片來自網絡)
■升級改造
作為世界上唯一一臺完全致力于分析文物的粒子加速器，AGLAE運行了將近30年。技術方面，AGLAE存在一些局限性：它無法用于分析易碎材料，如油漆中的有機或無機生物材料，這些材料會被粒子束明顯改變性質；它無法用于研究繪畫類文物，因?yàn)榱Ｗ邮鴷?huì)引起顏料顏色的變化，有損傷繪畫的風險；它每天只能運行8-10個小時，限制了外界用戶、法國和整個歐洲的用戶的使用。它太需要一次徹底的改造了。
法國國家科學研究中心(CNRS)、法國博物館研究與修復中心和巴黎高科國立高等化學學校(ChimieParis tech)決定合作進行AGLAE的升級改造，由巴黎市和法國文化部共同資助，總經費為210萬歐元(約合250萬美元)。
2016年夏季，老的AGLAE被拆除了，房屋的輻射防護得到加強，儀器設備進行了重新組裝和改造。從老AGLAE到新AGLAE，充滿了技術上的挑戰，也充分體現了創新與協作。
2017年1月10日，在歐洲核子研究中心(CERN)召開的“CERN知識轉移研討會”上，帕切科代表法國博物館研究和修復中心發表了題為“The accelerator under the Louvrethe New AGLAE”的演講，介紹了AGLAE的發展歷程、升級改造項目的進展、新AGLAE的探測器配置，以及新AGLAE的研究發展前景。
CERN知識轉移研討會的海報及帕切科報告的PPT首頁(圖片來自網絡)
完成升級改造的AGLAE于2017年11月23日開始正式運行。新AGLAE總長37米，增加了使光束線穩定的磁鐵，配置了更靈敏的多類型組合探測器，其空間分辨率、光束穩定性和多粒子檢測能力大大提高，大幅度降低了對受檢文物及藝術品的輻射劑量，十分有利于敏感材料的分析，如油漆層(包括有機粘合劑)等，不再會有被破壞的風險，也可解決原來受到限制的繪畫類文物的研究問題。新AGLAE可以24小時不停歇地工作，它的光束線運行實現了完全自動化，有助于滿足法國其它博物館以及外國研究人員日益增長的研究需求。

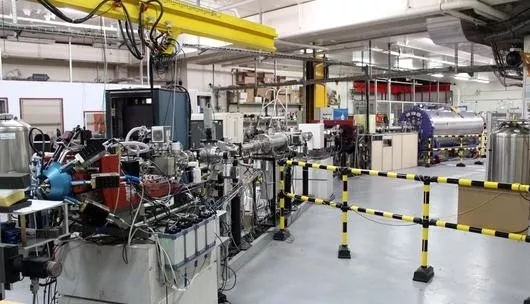

升級改造后的AGLAE(圖片來自網絡)
新AGLAE示意圖(圖片來自網絡)

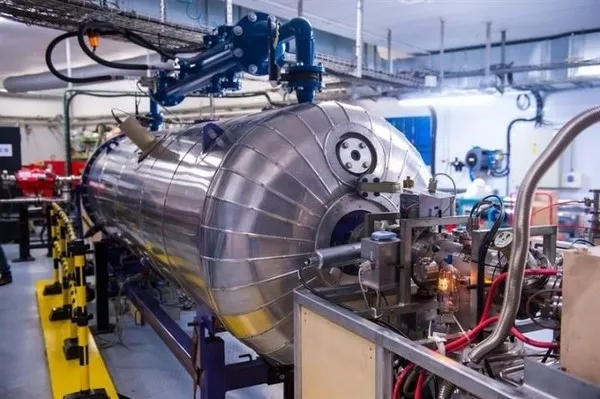

新AGLAE的加速器系統(圖片來自網絡)
AGLAE升級改造增加了穩定光束線的磁鐵(圖片來自網絡)

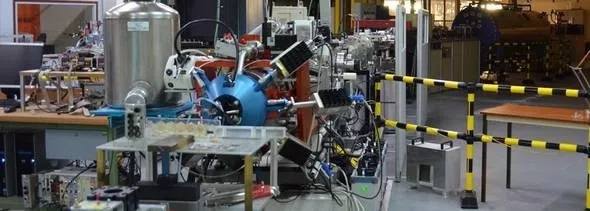

AGLAE升級改造后的外部光束線(圖片來自網絡)

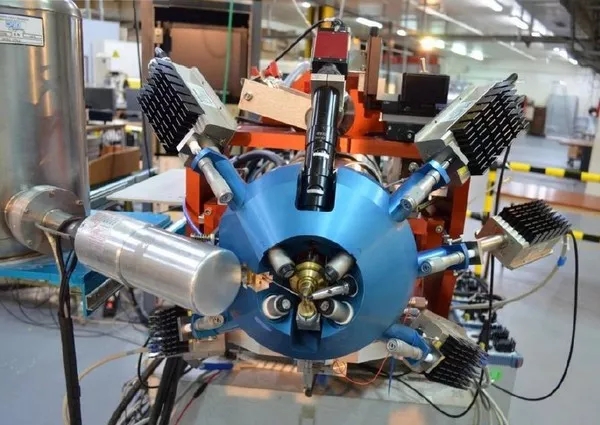

多種類型的組合探測器(圖片來自網絡)
首批接受新AGLAE檢測的藝術品是一批古羅馬的銅雕像。這些雕像1969年在鄰近比利時邊界的巴維(Bavay)古羅馬城鎮廣場出土，當時在一個麻袋里發現了370多件被嚴重腐蝕的青銅制品，很可能是羅馬帝國成立之初至大約3世紀的古文物。這些物品是古代銅工匠的收集物？是某次戰爭的戰利品？還是屬于某個宗教的存貨？新AGLAE的檢測可以提供一些線索來確定這些神秘寶物的起源地、制作技術等。

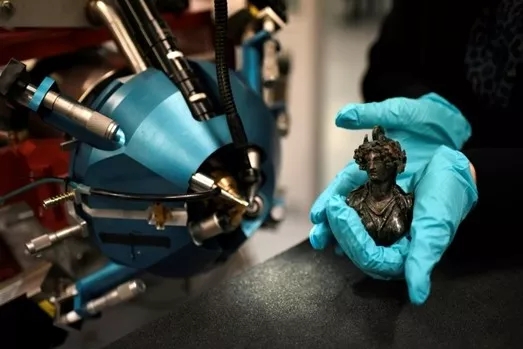

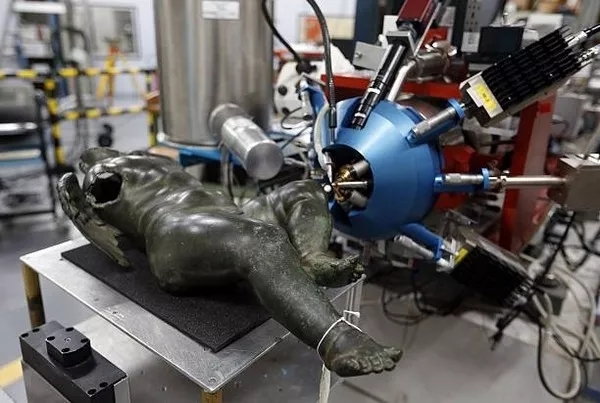

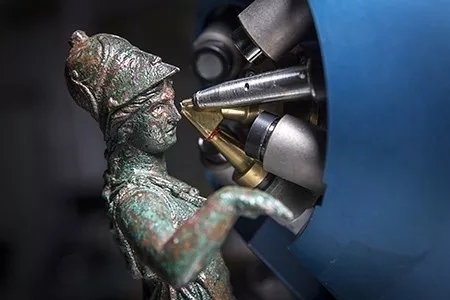

檢測來自巴維的古羅馬銅雕像(圖片來自網絡)
盧浮宮博物館雖然不允許公眾參觀AGLAE，但允許從事文化遺產工作的研究人員經常來訪。帕切科說：“我們非常非常幸運能在這個環境中工作，研究這些東西?！?/p>

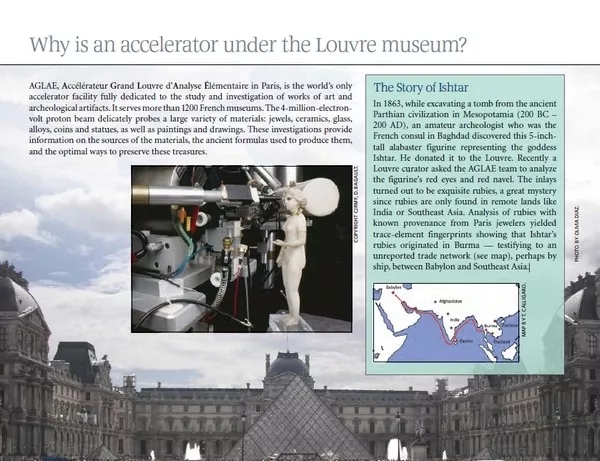

美國物理學會出版的關于粒子加速器發展與應用的宣傳冊中專有一頁是：“為何盧浮宮博物館地下有臺粒子加速器？”(資料來自網絡)
AGLAE作為世界上第一臺完全致力于文化遺產的粒子加速器，不僅是盧浮宮博物館的掌上明珠，也被法國政府作為對歐洲發展作出的一項重大貢獻，它是“歐洲未來設施路線圖”中“歐洲遺產科學研究基礎設施項目”的支柱之一。
由此想到了我們的故宮博物院，它是中國最大的古代文化藝術博物館，藏品已超過180萬件，它是否需要一臺專用的粒子加速器呢？
