 　 歐洲的科學“神燈”

　　第三代同步輻射光源是高性能的基于同步輻射專用儲存環的裝置，是多學科前沿研究和高技術開發應用的一種最先進且不可替代的“超級顯微鏡”，專供科學家們研究微觀世界的奧秘。因其規模大、造價高、運行維護費用昂貴，1988年歐洲12個國家決定投資2.2億法郎共同建造世界首座第三代高能同步輻射光源ESRF（European Synchrotron Radiation Facility），電子束能量60億電子伏特（6 GeV）。ESRF從1994年正式啟用至今，共建成四十條光束線站，提供高亮度、高精度的光源，成為歐洲、乃至世界的科學及工業研究強有力的工具和手段。

　　ESRF位于法國東南重要的科研和高技術工業城市格勒諾布爾（Grénoble）。該市是歐洲最高山脈阿爾卑斯山的“大門”，并有 “法國硅谷”之稱。穿城而過的兩條河流，伊澤爾河（Isère）和扎克河（Drac）在城西北郊匯合，ESRF就建在這兩條河之間“半島”的尖上。

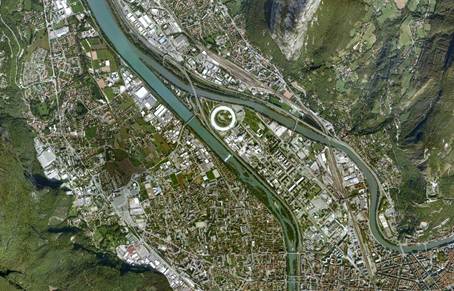

ESRF位置示意圖（圖片來自Google）

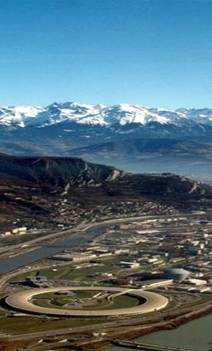

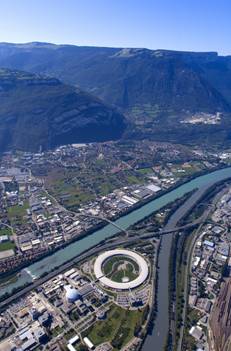

　　藍天白云下的ESRF

　　阿拉伯故事《一千零一夜》家喻戶曉，其中“阿拉丁神燈”說道誰擁有“神燈”，“神燈”就能滿足他的愿望。同步輻射光源幫助科學家得以探索原來人類無法想象的物質細微結構，被譽為科學的“神燈”。迄今為止，世界上90%的生物大分子：蛋白質、ADN、ARN、核糖體、核小體或者病毒都是借助同步輻射光了解的。在目前非常紅火的功能蛋白學研究中，法國科學家正是在ESRF上，通過對拿破侖不同年代頭發中微量元素含量的分析，確定拿破侖是正常病死的，而不是像傳說所言被砒霜毒死，為這個爭論多年的難題給出了科學的結論。

　　第三代同步輻射光源不僅是基礎研究必需的大型科研設備，而且具有極強的應用背景，其建設對一個國家的科研和經濟發展具有積極的推動作用。在ESRF建設過程中，多項頂尖技術的運用不僅推動了技術的進步，而且刺激了經濟的發展。ESRF建成以后，科學和工業界雙雙受益——物理學、化學、地質科學、材料科學等學科有了重要的研究工具；工業界也利用這里的實驗室復制工業生產環境，研究產品性能、提高產品質量。

　　ESRF雇有員工約600名，來自世界30多個國家，幾乎都具有科技專業的背景。每年申請前來進行各種應用科學研究的項目多達2000個，科學家6300人次（2008年），研究內容涉及生物分子、納米結構、聚合體等物理、化學、材料科學、生物、醫學、地理和地質考古等多個重要領域。

　　從2003年開始，ESRF與毗鄰的勞厄?朗之萬研究所ILL（世界最重要的中子源產生地）、歐洲分子生物學實驗室 EMBL（以研究生物分子結構見長）和讓?皮埃爾?埃貝爾結構生物學實驗室IBS（法國最著名的結構生物學研究所之一，專家來自法國國家科研中心CNRS和原子能委員會CEA）一起，結成了結構生物學研究合作伙伴 — 格勒諾布爾結構生物學聯合體PSB（Partnership for Structural Biology），專門研究用于醫學目的的蛋白質結構，ESRF這盞歐洲的科學“神燈”更亮更神奇了。

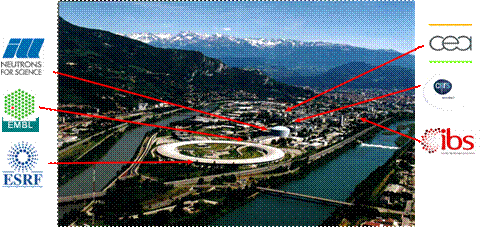

　　格勒諾布爾結構生物學聯合體PSB

　　歷史回顧

　　1975年：歐洲科學基金會（la Fondation Européenne de la Science）開展可行性研究，計劃建造以硬X射線見長的高能加速器。

　　1977年：ESF報告出臺。

　　1984年：決定在法國東南的格勒諾布爾市建造歐洲同步輻射光源ESRF。

　　1988年：12個成員國簽署協議；次年，工程建設開始。

　　1992年：2月17日，儲存環調束出光，獲取第一束X射線束。

　　1994年：正式投入使用，向用戶開放，流強100 mA。

　　1995年：提高流強至200 mA。

　　1998年：建設工程竣工，共建成40條光束線并投入運行。

　　2004年：制定長期戰略規劃。

　　2007年：升級改造計劃出臺。

　　2008年：ESRF委員會第50次會議正式批準升級改造計劃。

　　復雜龐大的結構

　　法國的ESRF與日本的SPring-8、美國的APS、德國的Petra III現為世界上四大高能光源。

　　ESRF主要由注入器、增強器和儲存環三大部分組成，被加速的電子束在儲存環中經過磁結構諧振器的振蕩，發出大量高精度的光，電子束能量60億電子伏特（6 GeV）。

　　注入器：為200 MeV的直線加速器，電子束在真空環境的電場中逐漸加速，直至接近光速。

　　增強器：為周長300米的同步加速器，內含加速腔和偏轉磁鐵。磁場效應將隨著電子束能量的不斷增大而增大，直到6 GeV。

　　儲存環：周長844.4米，內置64個偏轉磁鐵，320個四級磁鐵，224個六級鐵；計16個單元，每個單元有一個6米長的直線節，其中安裝長至5米的插入件（波蕩器和扭擺器）。電子束團每秒鐘圍繞儲存環旋轉30萬圈。

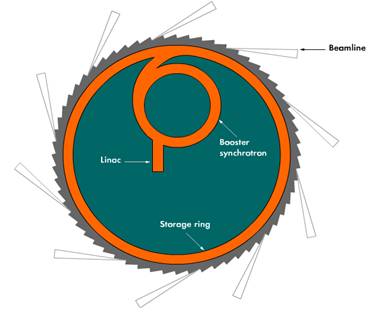

ESRF光源示意圖：1.注入器；2.增強器；3.儲存環

注入器

增強器

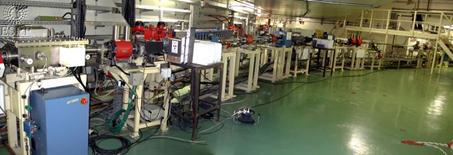

輸運線1全景

輸運線2　　　　　　　　 儲存環

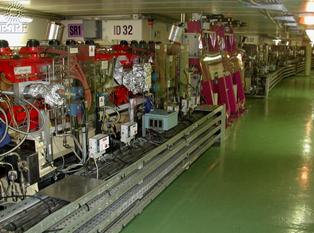

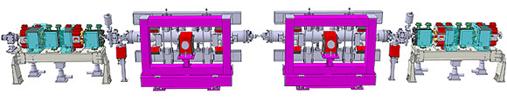

儲存環直線段上的三個插入件（粉色）

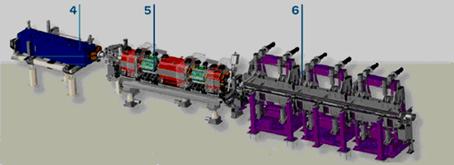

儲存環部件示意圖：4.偏轉磁鐵；5.聚焦磁鐵；6.波蕩器

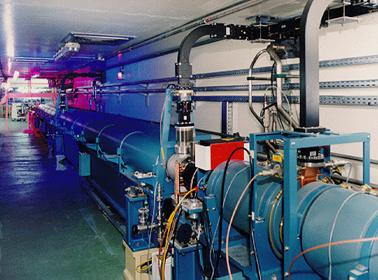

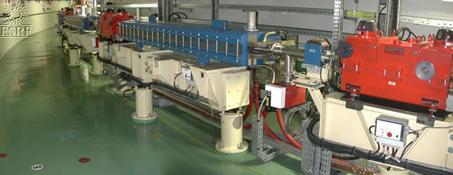

儲存環中的二極磁鐵與四極磁鐵

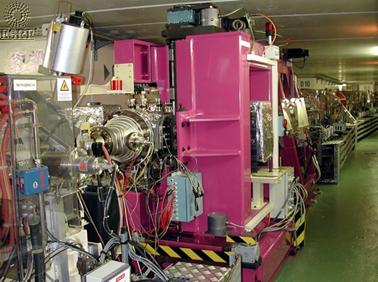

　　儲存環中的真空內波蕩器

　　ESRF發出的同步輻射光光束像頭發絲一樣細，大部分是光度極強的X光，比一般醫院的X光機所能提供的光束要亮億萬倍。這樣亮度的X射線開啟了前所未有的探測領域，科學家可以觀察極小物質樣本的精細結構，分析超稀釋的溶液，或觀察瞬間發生的化學和生物反應。

　　ESRF的輸出光束線已經從初建時的12條發展到現在的40條，分為公共類束線和合作研究組（CGR）束線，每條束線一般配置2名科學家、2名博士后和1名技術人員。每年來自世界40多個國家的6000多人次的研究人員使用該設備提供的高質量光源，研究物質的原子、分子結構。特別令ESRF自豪的是：它自1994年運行至今從未發生過故障，成為世界上性能最好最可靠、用戶最多、發表論文最多的X射線輻射光源。歐洲的很多制藥、化妝品、食品、建筑、冶金、微電子等行業的大企業都申請到這里來做實驗，如：法國賽諾菲 — 安萬特制藥（Sanofi-Adventis)、歐萊雅化妝品公司（L’Oréal）、聯合利華等。

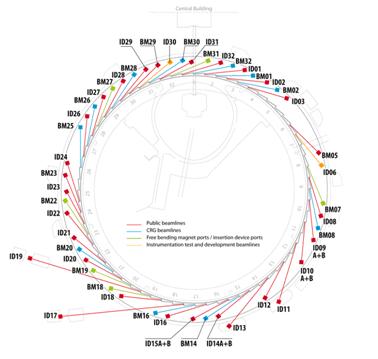

　　ESRF的束線分布圖

　　其中的CRG束線：

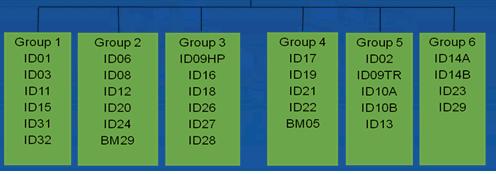

　　ESRF的40條束線可分為6組：結構生物學、X射線成像、聚合物結構、材料結構、電子結構和磁學、動力學和極端條件，分屬于物理學（Group1- Group3）和生命科學（Group4- Group6）兩大領域。

　  ESRF為能夠長期致力于結構生物學方面的研究，新建成了全自動化蛋白質晶體學光束線站ID23。它包括兩個實驗室，配備高清晰微衍射計、光學CCD探測計。這將大大有助于生物學家研究成千上萬，甚至上百萬、上億個蛋白質的結構和功能，包括它們的詳細信息和它們相互作用中調控蛋白質功能的機制，以加快新藥研制的步伐。

全自動化蛋白質晶體學光束線站ID23進行原子結構測量

ESRF的束線引出與實驗站

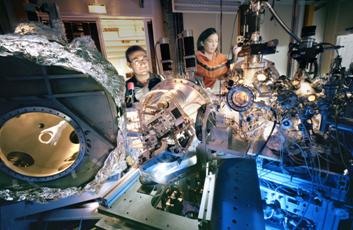

探測材料結構　　　　　　　　　 光束線站ID08的儀器設備

　　ESRF束線和實驗站配備了尖端設備和儀器：

　　1．棚屋：包括通光孔、篩選機、單色儀、鏡子。

　　2．實驗站：顯微鏡、光譜儀等提供精確的信息。在大分子結晶方面，采用機器人擺放、固定樣品，大大節約了實驗時間。

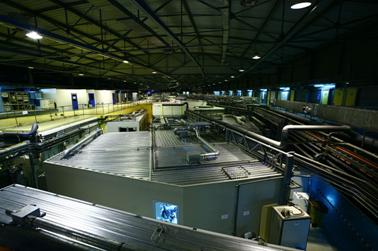

ESRF棚屋外景

  　3．檢測儀：多為電子檢測儀，種類繁多，以保證檢測的高效、快速和高分辨率。

　　4．控制間：每條線站的運行有專門的軟件控制，自動管理超大數量的數據和圖像?？茖W家從實驗室進行遠程控制，也將逐漸成為可能。

　　5．數據分析：大部分數據仍由科學家們帶回到實驗室后再進行分析。在線分析已開始發展，使研究人員當場即可得出樣品概念性的結果。隨著高科技的進步，大規模的數據對信息處理的要求也越來越高。

　　“免費”的實驗平臺

　　ESRF的年度預算約8500萬歐元（約合1.05億美元），分別用于人員支出（55%），運行費（25%）和新項目投入（20%），由19個國家（18個歐洲國家和亞洲的以色列）共同承擔，其中200萬歐元來自工業實體，350萬歐元來自歐盟的一些科研津貼。2010年預算9800萬歐元，包括ESRF的升級改造經費。

　ESRF成員國的分布（圖中淺綠色表示后加入的國家）

　　各國出資比例：

　　法國 27.5%，德國 25.5%，意大利 15%，英國 14%，西班牙 4%，瑞士 4%，荷蘭、比利時 6%，丹麥、芬蘭、挪威、瑞典 4%。其他：葡萄牙1%、以色列1%、奧地利1%、波蘭1%、 捷克共和國、匈牙利、斯洛伐克1.05%。

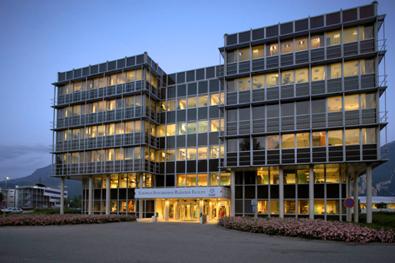

　　ESRF的中心大樓

　　每年在ESRF上做實驗的項目有5000多個，實驗室聘請實驗室以外、來自世界各地的專家每年兩次對申請項目進行評審、篩選。項目一旦入選，ESRF投資國的專家到這里做實驗的所有費用，包括國際旅費、在格勒諾布爾的吃、住、行以及實驗費用都由實驗室提供；投資國以外國家的專家則可以免費在這里做實驗。“免費”的前提是，實驗結果論文必須公開發表。世界上50多臺同步加速器，ESRF是發表論文最多的地方，每年發表論文1500多篇（2009年1550篇）。企業也可申請在這里做實驗，但由于結果是保密的，所以必須付費。

　　廣泛的研究領域

　　1. 生物學：目前最重要的趨勢是研究蛋白質結構。蛋白質是維系生命基礎的大分子，它的功能由結構決定，即三度空間中，分子內原子的排列架構。X光晶體結構分析就是研究蛋白質內原子結構的上選工具。自從有了同步輻射光源，X光晶體結構分析就成為了生物學家不可或缺的工具。

　　2. 化學：化學家和生物學家在研究催化作用時，必須研究動態的分子反應，才能真正了解化學反應是如何發生的。ESRF就如一個超級快速照相機，可以“拍攝”幾納秒(10-9 s)甚至皮秒(10-12 s)之間發生的分子結構變化。

　　3. 醫學：用ESRF光源攝取心臟、肺臟、腦部影像，輻射劑量將低于現有的醫療設備，不僅可減低對人體的侵害，而且可獲得更明晰的影像。ESRF未來有望改善目前癌癥的治療方法。

　　4. 地球科學：研究地心取樣，幫助科學家了解地震、火山爆發等現象，也可推測其它星球上是否有生命存在。使用ESRF可研究極為細微的樣品在極端的溫度、壓力條件下的反應。

　　5. 物理：原子是研究“無限小”世界的基本材料，量子物理學就是在納米層次研究物質的幾何、電子、磁場結構和物質相關特性之間的關系。ESRF很多用戶從事材料表面原子頂層結構的研究，其應用將有助于微電子工業的發展。

　　6. 材料學：合金、半導體、液晶、聚合體、膠體、玻璃、光纖、塑料、觸媒等各式各樣的材料，都可以用X光來研究。生物取樣亦如此。ESRF提供的多種技術，給予科學家無限可能。例如研究蜘蛛絲形成時的結構，可能仿真制造一種像鐵絲一樣堅韌、又比尼龍更有彈性的聚合體。

　　7. 環境科學： ESRF的研究者正在開發潔凈能源，并分析受到輻射污染的土壤、水。

　　8. 工業應用：在ESRF進行的研究有1/4以上和工業應用直接有關。ESRF可以模擬工業生產時的電場、磁場、機械限制、化學反應、溫度、濕度、壓力等條件，制藥、化妝品、農產、建筑、微電子、冶金、制紙、化學等工業集團都與ESRF合作研發。

　 　　 ------

　　　　 拜耳醫藥　　　　 薩諾菲—安萬特集團　　法國道達爾

　　　 施奈德電氣　　　　 　　葛蘭素史克　　　 聯合利華

歐萊雅　　 法國阿海砝集團　 德國馬克思-普朗克研究所

 歐洲空間局　日本大發株式會社 丹麥諾和諾德制藥 比利時UCB制藥

　　輝煌的研究成果

　　2011年3月16日，ESRF創造了一項新紀錄：連續33.1天（795.5小時）保持無束流損失的用戶運行模式。100%可用性的優質光源為科學研究的成功提供了強有力的工具和保障。

　　科學家們在ESRF取得了許多重要成果，占全世界科研成果的20%，文章幾乎見諸于每期的Science和Nature雜志。例如：用縮微同步輻射光束研究在常溫、常壓下合成具有溶水性和極好韌性及強度的蜘蛛網絲的組成結構；用同步輻射的高亮度光束研究酵母鋸蛋白的結晶體結構，以更好地了解導致人類克雅氏病、瘋牛病的鋸蛋白的原子機理；用同步輻射X射線成像技術研究雪花的三維多孔結構，以發展預測雪崩的技術；多孔的沸石在工業中應用非常廣泛，可用于過濾垃圾、精煉溶劑或清洗劑，石油工業對它能夠激發催化反應的特性尤其感興趣 — 在其小孔中加入碳水化合物分子，沸石就成為具有選擇性的化學反應器，微電子工業則認為它能夠孤立“量子”納米粒子的能力非常有用，高質量的同步輻射光使科學家能夠精確地了解活性區域的位置和運轉情況……

　　在醫院里，拍X光片已經是非常普通的事了，但這一高超的三維造影術并不能區分各類軟組織。而在ESRF，當X光穿越不同密度的組織時，相位襯度成像就會通過勻稱的X射線束的輕微偏差來實現。這一技術能分辨各軟組織的差異，從而進行腫瘤的早期診斷。

　　一般的癌癥放化治療，是用X光來殺死癌細胞，但同時也破壞了周圍的健康組織。ESRF利用超強聚焦的性能，能夠優先殺死患病的癌細胞。

　　在PSB框架下，ESRF研究細菌的分子機制，主要針對耐輻射球菌和幽門螺旋桿菌，了解它們?yōu)楹斡腥绱顺瑥姷倪m應環境能力？如：如何改變自身新陳代謝來適應極端環境？耐輻射球菌具有很強的抗電離輻射能力，可耐1萬Gy的輻射。在這種高劑量輻射下，脫氧核糖核酸ADN鏈將被毀壞。但是，耐輻射球菌卻能自行修復而存活下來。幽門螺旋桿菌是90%腸潰瘍和80%胃潰瘍的原因。胃內環境一般呈酸性，并不利于細菌的生長，但幽門螺旋桿菌卻能分泌一種激酶以提高PH值而得以存活。

　　2009年，美國科學家文卡特拉曼·拉馬克里希南（Venkatraman Ramakrishnan ）、托馬斯·施泰茨（Thomas A. Steitz）和以色列科學家阿達·約納特（Ada E. Yonath）獲得了諾貝爾化學獎，以表彰他們在原子層面揭示了核糖體的結構和功能。他們曾在NSLS、ALS、APS、SLS、以及ESRF等光源上進行實驗，采用X射線蛋白質晶體學方法成功地繪制出核糖體成千上萬個原子的3D位置，使科學家們不僅了解了核糖體的形體，而且在原子層面上揭示了核糖體功能的機理，這對科學理解生命是非常關鍵的。他們繪制的模型已被廣泛應用于新抗生素的研制，以減少患者的病痛和拯救生命。ESRF為自己的用戶獲得諾貝爾獎而感到自豪。

　　2011年2月，ESRF同步輻射光源揭開了梵高畫中向日葵褪色的秘密。雖然大多數油畫都會因為污垢的堆積和環境的暴露在幾個世紀后失去原本的光澤，但顏料中的鉻黃類（19世紀的流行色）特別容易褪色。通過X射線熒光、X射線衍射、拉曼散射等分析研究，科學家們發現黃色顏料中的鉻在人為的紫外線老化過程中由六價的鉻（CrVI）降解成更為穩定的三價鉻（CrIII），明亮的黃變成黯淡的巧克力色。兩篇文章發表在2月15日的《化學分析》中。

　　梵高的《塞納河畔》

　　左：2011年；右：2050年，鉻黃將褪色成赭色

　　19世紀的許多畫家，塞尚、修拉、康斯等的作品中都使用了鉻黃，對這些作品的保存已經成了很多博物館的一個緊迫的憂慮。目前，科研人員正在努力尋找還原褪色顏料的方法。

　　令人期待的發展前景

　　1. ESRF的升級改造工程

　　為滿足各國用戶對高亮度高精度X射線束的需求，特別是對納米級光束線的需求，同時為了確保ESRF在同步輻射領域的世界領先地位和競爭力，ESRF委員會于2008年啟動了一項雄心勃勃的升級改造計劃，預期十年（2009-2018），并將改造計劃和愿景寫進了紫皮書。

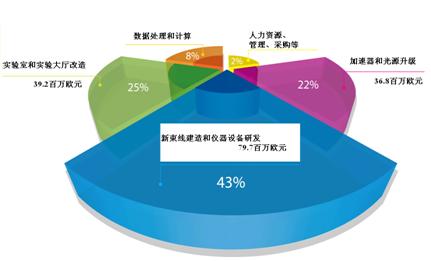

　 升級改造工程分兩期。一期工程（2009-2015年）的經費已陸續調撥，除0.74億歐元ESRF的改造經費外，19個成員國共同投資了1.04億歐元。歐盟第七科技框架計劃（FP7）也給予了財政支持，合約1.8億歐元（約2.4億美元）。經費配比如下：

-

　　一期工程的主要目標是：

　　* 新建8條世界獨一無二的高性能光束線站，從2011年逐步投入運行；

　　* 改造現有線站、實驗大廳及基礎設施，保持其世界一流的先進水平；

　　* 繼續提高X射線束流的可用性、穩定性、可靠性、靈活性和光源的高亮度；

　　* 重點研發同步輻射的儀器設備，保證光源的技術支持。為此，2008年，ESRF成立了儀器設備服務和發展處（Instrumentation Serviecs and Development Division）。

　　一期工程中部分公共類光束線站的改造：

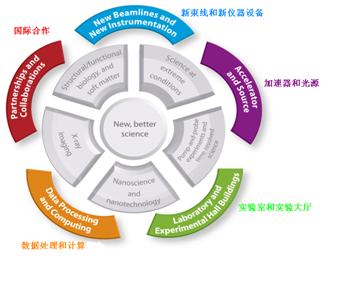

　　實現改造計劃的5大支柱：

　　2. 加速器和X射線光源的改進

　　ESRF成功的關健在于高性能加速器體系可靠地保障了高品質X射線束的產生。因此，一期工程改造的一項重要任務是保持加速器最前沿的科研能力。包括：

　　* 2009年安裝了改進后的束流位置診斷系統，提高了束流的穩定性，并減小了垂直發射度，并向超低發射度努力。

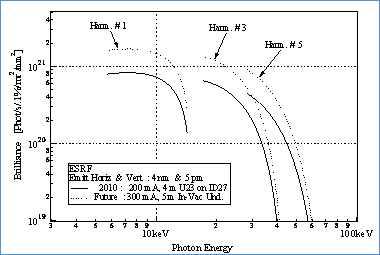

　　ID27實現了?5 pm，接近了衍射的極限

　　* 將波蕩器直線節的有效長度延長至6米，甚至7米。這為安裝更多的波蕩器提供更多的可用空間。

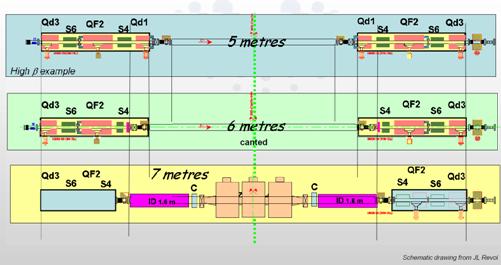

　　在聚焦磁鐵和偏轉磁鐵之間的直線節安裝更多更長的波蕩器（粉紅）

　　* 一種由半導體技術發展而來的新RF電源將取代基于發射機的速調管。這種新的RF電源更先進、穩定，替代老化的高功率速調管技術，并將緩解注入器Top-up運行模式的切換壓力。

　　* 改進RF射頻高階模式阻尼腔，以便取代上世紀80年代設計的目前已老化的射頻腔。較高階模式阻尼技術是世界上許多同步加速器應用的技術。在ESRF，它將使束流增強至300毫安。這一目標已在2010年實現。

　　這次改造將達到加速器和X射線光源在最初設計時所制定的最樂觀的預期目標，即首要目標是繼續保持X射線束的可用性、穩定性和領先性的世界卓越水平。

　　3. 配套基礎設施和設備的升級

　　“納米聚焦X射線束”“納米級樣品”不是簡單的概念性名詞，它意味著挑戰光學、探測器、樣品制備、精密機械，以及電子學等領域的先進技術：高能環、真空波蕩器、超低溫波蕩器、單色鏡的熱負荷極限、準直鏡、納米聚焦鏡系統等。

　　* 材料環境：

　　改造工程的目標之一就是創造實現材料合成的極端環境。包括：

　　— X射線光纖接入的寬角處，高壓達到 1 Mbar；

　　— 高溫3000度之上；

　　— 低溫 <1 K；

　　— 脈沖模式下的高磁場 50 T，連續脈沖模式下 30T。

　　* 探測器：

　　在ESRF進行的實驗往往受限于當今的X射線探測器，造成光子傳入的浪費和樣品信息的丟失。如今將通過國際合作，從6方面進行目標性的升級改造：

　　— 高靈敏度大型探測器；

　　— 高效的傳感器；

　　— 快速成像；

　　— 具有納秒分辨率的混合像素計數探測器和2D記錄；

　　— 擴展動態范圍和像素探測器；

　　— 能量色散 2D探測器

　　* 計算：

　　在ESRF任何實驗的原始產品都是數據，而實驗數據以每18個月翻番的速度增加。10年前，1PB級的存儲量難以想象。而如今，它已成為歐洲核子中心LHC（15 PB/年）或ESRF（幾個PB/年）等數據密集型設施的標準單位。目前的挑戰是如何管理如此高效的數據流？

　　SRF升級改造后，整個的數據處理系統將更加有效和高效，無論是儀器控制、資料詮釋、建模、演示，還是數據傳輸和存檔。它將繼續研發新的在線、離線軟件，并建立了第二個數據中心。2011年5月26日，新數據中心揭幕，將為中央數據存儲、分析、備份和網絡電子及軟件等提供高品質的環境。

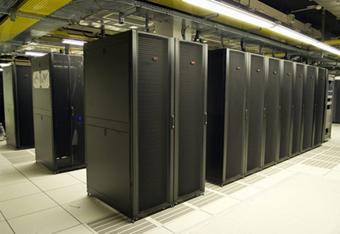

　　用于數據備份的磁帶庫　　　　　　　 新計算資源

　　4. 新建筑

　　實驗大廳的改造方案日趨成熟。2010年5月和11月，初步設計報告和任務分解報告獲正式批準。2011年9月起，ESRF將利用兩次停機時間進行拆舊安新工作。實驗室將擴展至1.8萬平方米，共13條光束線站升級，其長度將由現在的60-80米延伸至120米-140米，2條新建光束線及輔助建筑將延伸超過200米，甚至達到250米，以滿足納米聚焦X射線束產生的要求。納米級X射線束實驗室的建成將為科學研究開辟新的道路。

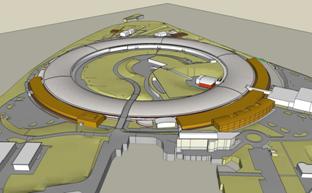

　　ESRF實驗大廳的擴建

　　另外，羅納爾大區和地方匹配1.8億歐元，用于建新大門入口、服務中心、員工食堂和物流平臺。一座3500m2的科學大樓也將拔地而起。---

　　凝聚了20年的成功經驗，ESRF將為歐洲和全世界繼續提供高品質的科研平臺，將不斷加強基礎設施、光束線、實驗站的建設，更新儀器設備及其自動化，研發探測器新技術、應用新技術，提高數據處理、格式化和存儲能力。

　　高能所科研處 中科院大科學裝置辦公室 資料來自 http://www.esrf.eu/
