通過X射線跟蹤原子的化學反應，觀察汽車催化變換器內部，或者活的細胞內發生的情況，利用新的TESLA X射線激光器均可作到。TESLA X射線激光器產生高流強超短X射線帶有激光特性的閃光。4公里長的電子加速器驅動幾臺新的X射線激光器，它們的峰值亮度比現代X射線激光器高10億倍，時間分辨率高1000倍。閃光的延續時間低于10-12秒，波長小到甚至可以識別原子結構，波長可在6-1/10 毫微米范圍內變化。

　　這種短的難以想象的X射線脈沖能夠使科學家將來自微觀世界的東西記錄下來– 比如監視一個化學反應如何進行，或固體是如何形成的。

　　TESLA X射線激光器的峰值亮度比甚至最現代的X射線激光器高10億倍，時間分辨率高1000倍，X射線閃光不大于100飛秒。這是形成化學鍵和分子組重新定位的時間期限。X射線的波長很短，甚至原子結構都可辨認出來。

　　在飛秒化學領域，研究人員與一秒中的點滴時間打交道，旨在跟蹤化學反應過程。飛秒代表兩個分子發生反應時在原子級發生變化的時間范圍。超快激光器像個瞬時“拍照”化學反應的“照相機”，暴光時間為飛秒。原理是初始的激光脈沖觸發光化學反應，然后第二個脈沖立即將其照明。第二個閃光必須精確可調，以便在完全確定好的時間觸發“拍照”。這樣按第一和第二個束流之間可變間隔拍下的瞬時照片形成反應過程的圖像（左圖）。

　　TESLA X射線激光器產生一個極強的X射線束流，并可出色地聚焦。它可以做出微觀世界的圖像，其細節和時間分辨率前所未有和無可比擬。TESLA激光器產生的一個單個激光閃光的亮度非常高，高到它可生成具有原子清晰度的反應分子的圖像，閃光延續時間約為100飛秒 – 這是分子之間發生反應中變化的時間。兩個激光閃光之間的間隔，即觸發脈沖和圖像脈沖之間，可系統地和精確地調到10-12秒。TESLA激光器的閃光可以跟蹤和了解化學反應的精確機制 – 譬如可在光電子學，光電和燃料，或太陽能電池方面找到應用的反應。

　　利用粒子加速器產生的強X射線,現在可以詳細地分析生物分子結構。但是，為做到這一點，需要“生成”一種盡量多的分子組成的硬晶體 – 這種晶體通常溶于水。只有在晶體里，每個分子的信號才能相互加強，形成可用的圖像。問題是這些信號的形成非常困難和復雜，約有一半相關的生物物質甚至不能生成晶體。（左圖為蛋白質DNA 集合體）

　　TESLA X射線激光器開創了嶄新的機會，以后無須額外生成晶體這一步，就可解密生物分子。X射線激光強到它們可以用來形成單個分子組合體的高清晰度圖像。由于閃光的延續時間不大于100飛秒，在強X射線損壞樣品之前，就足以能產生圖像。即使利用現代技術，研究大分子組合體也極為困難。TESLA X射線激光器開辟了捕獲更大的像單個病毒粒子這樣的生物結構的圖像，超短X射線閃光也使隨時瞬時觀測分子的運動成為可能。對這些在分子級感染進展方面的新了解，也代表了為開發新藥打下的實質性的基礎。（右圖為結構生物學）

　　材料研究: 開發新材料

　　摩擦對制動來說是極為需要的，但對輪子的滾動和馬達的平滑運轉則不需要。為開發和改進材料，材料研究人員需要了解摩擦過程和原子級的磨損情況。例如，在用來降低材料磨損的潤滑劑薄膜里，發生所謂的“卡住-滑動摩擦”?！翱ㄗ　焙汀盎瑒印钡慕惶孀兓?，可能是由輪番凝結和溶解的非常薄的膜引起的。利用X射線可詳細地對這些狀態的變化進行檢查。但是，這些膜極其薄。另外，從技術上講，另人感興趣的材料，如金屬和陶瓷只在極小的區域是平的，這些區域是獲得圖像的地方。（左圖為原子水平的摩擦）

　　現在用的X射線源不能“看見”這樣的小結構，但TESLA X射線激光器可以。除此之外，這些激光器產生的極短脈沖可使測量不時地在很短時間內進行，這樣就好象在一部電影里一樣，不時地對“卡住-滑動摩擦”的動力學進行研究。TESLA激光器產生的X射線脈沖，可用來研究材料的動態狀態和各種狀態間的快速變化。這也是為未來電子學開發納米區一定規格材料的基礎。

　　團簇物理　

　　12個五角形和20個六角形：古典的足球形狀。用碳原子替代一塊塊皮子，形成“足球分子”，或“巴基球”，用科學術語來說，形成富勒烯。分子足球完全是一種非同尋常的碳，屬于組團類，也就是由原子或分子組成的小塊。它太小構不成晶體，簇團狀態的物質具有完全新的常常出乎人們意料之外的特性。

　　例如，碳球和碳管可作為半導體，是納米技術部件富有希望的后選者。（左圖為簇團示意）

　　在TESLA激光器產生的強射線中，簇團可顯示出其大量的非同尋常的物質特性。高亮度是必要的，因為許多簇團可僅以高度稀釋過的氣體射流形式形成的。為利用X射線光記錄和測量少量原子或分子簇團，物理學家們必須以來自TESLA超強激光脈沖的形式將簇團進行強曝光。

　　一個國際合作組的科學家們已經在《自然》雜志上發表了在DESY測試設備上利用自由電子激光開展的第一個團簇實驗。利用惰性氣體原子的團簇，研究人員首次用自由電子激光產生的強X射線輻射研究了在極短時間內物質的相互作用。（右圖為在自由電子激光器上開展團簇實驗的示意圖）

等離子體物理　　

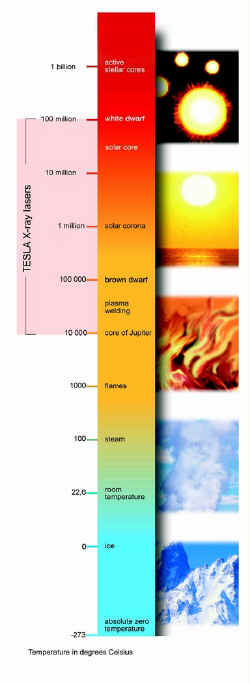

　　水是液體，冰是固體，氣是氣體，這些眾人皆知。固體內，原子和分子多數是按有規則的晶體結構排列的。在液體里，它們比較松地組合在一起。而在氣體里，它們可或多或少地自由運動。但是，有第四個似乎更異乎尋常的物質態，即等離子態。等離子體由熱的電離的氣體組成。（左圖為等離子體物理圖示）該態在我們環境正常溫度下不存在，但當溫度達到幾百度時，原子開始電離，即電子從原子殼層中被打出來（右下圖）。然后熱的氣體變得能夠?qū)щ姡入x子體等粒子物理形成。

直線對撞機探測器　

　　在像TESLA這樣的直線對撞機里，正負電子在極高能量時發生對撞。在隧道的正中間，每個由100億個粒子組成的束團每秒彼此對撞14000次。對撞中，正負電子互相湮滅，變成為純粹的能量，在此過程中，正像大爆炸一樣，形成新的基本粒子。借助探測器的幫助，物理學家們可以看到這些反應。探測設備像個4層樓高的建筑物，放在8層樓高的室內，布滿了高技術設備。從發生無數次的對撞中，探測器找出真正物理學家感興趣的那些少數事例。這真是猶如大海撈針。然后再對這些“事例”進行準確測量。（左圖為探測器中粒子對撞的示意）

　　粒子對撞機探測器由各種探測裝置組成，這些探測裝置像洋蔥那樣，在粒子對撞點周圍一層一層地排列。洋蔥的內層是徑跡探測器，它們記錄和測量帶電粒子留下的軌跡。磁場引起粒子軌道的彎曲，這樣它們的動量就能確定。頂角探測器靠近束流管道，它精確地確定粒子對撞點（“頂角”）的徑跡和位置。周圍是充滿氣體的徑跡室。（右圖為粒子物理探測器示意）

　　探測器的中間層是量能器，它們確定粒子的能量和飛行方向。電磁量能器測量電子、正電子和光子的能量。強子量能器測量質子、中子和其他由夸克（強子）組成的粒子。外層探測μ子。μ子是能夠穿透所有其他探測器外層的粒子。

深入物質的內部結構　

　　利用像TESLA這樣的正負電子直線對撞機，粒子物理學家們就可以準確地探索150億年前宇宙初期發生的情況。超導加速節使正負電子的能量各自達到250 GeV, 這些電子在其運行的軌道中央部分發生對撞，對撞時的能量相當于大爆炸后10-12秒的能量。然后粒子和反粒子相互湮滅，形成一個小的純粹能量的“火球”。從這一能量，自動產生各式各樣的基本粒子，包括物理學家們希望大力尋找的“黑格子”，或“超對稱”粒子。（左圖為物質與反物質對撞示意）

　　黑格子粒子– 使世界具有重量

　　尋找尚未發現的黑格子粒子，理由充分。因為沒有它，就沒有質量。根據目前人們的看法，物理學家Peter Higgs（右圖）提出的理論解釋了最初無質量的粒子是如何獲得質量的。根據這一理論，這個宇宙布滿了黑格子磁場，粒子與這個磁場相互作用越強，它具有的質量越大。黑格子磁場的存在應該由伴隨的黑格子粒子的存在暗示出來。

　　尋找黑格子粒子在繼續進行，但至今仍未找到。該粒子的質量一定極大，超過100 GeV. 如果不是這種情況，那么在現有的加速器中當然也就早已發現這一粒子了。另一方面，現在的結果和理論上的考慮，暗示黑格子粒子的質量不可能大于300 GeV。這意味著黑格子粒子可能在費米實驗室TeV能級加速器的能區范圍內，當然也可能在CERN現在建造的LHC的能區范圍內。

　　發現黑格子粒子將引起轟動，但為真正解釋質量產生的機制，就需要準確地確定粒子的特性。這就是像TESLA這樣的正負電子直線對撞機的力量所在。由于其高的“對撞率”，也就是說，對撞粒子的數量，像這樣的對撞機就是個可驗證的“黑格子工廠”。

　　超對稱理論

　　根據目前可以接受的粒子物理理論，我們的世界是由“物質”粒子 和“力”粒子組成的，它們按不同的方式運轉著。為什么存在著不同呢？為對此做出解釋，超對稱理論預言：每個物質粒子都有一個像傳播力的玻色子那樣的伙伴，同樣每個傳播力的玻色子也有一個像物質粒子那樣作用的伙伴。取消物質和力之間的嚴格差別，將會簡化對自然界的描述。粒子物理的最終目標是對所有力做出統一的解釋。超對稱理論使自然界的三個基本理論 – 電磁力論，弱力和強力統一成為一個理論。只有當物理學家在其計算中將超對稱粒子包括進去時，這三個力才能在無法想象高的能量時（比現在的加速器所達到高10億倍）強度變得相同。左圖為超對稱理論（左為標準粒子，右為超對稱粒子）。

　　“少既多”是粒子物理學家的格言。他們試圖簡化物質世界的理論，以便使它們涉及可能最小數量的基本粒子。然而，超對稱似乎是個例外。超對稱理論使基本粒子的數量增加了一倍，因為每個“正常的”的粒子都應該有一個超對稱的伙伴。使人感到驚愕的是，實際上它使得世界更易于了解。

　　到目前為止，超對稱粒子仍未發現，但許多跡象都表明它們的存在。最輕的超對稱粒子可能在像LHC 或TESLA這樣的未來加速器中發現。正負電子的一大優點是，物理學家們不僅能夠找到這樣的粒子，而且能夠精確地測量它們的特性。只有這樣，才能正確理解超對稱的結構。

　　超弦　

　　在物理學家們試圖了解自然界所有力中人們最熟悉的引力時，出現了像超弦和額外維這樣的新奇概念。由于愛因斯坦，可以在宇宙的規模上對引力進行非常準確的描述，但它根本不適用于微觀世界的現有理論。問題的答案可能在于超弦理論。它統一了對所有粒子和自然界包括引力在內的所有力的描述。超弦理論預言了一個與引力特性匹配的粒子，即尚未發現引起重力的交換粒子。

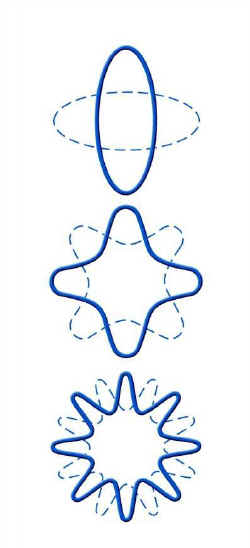

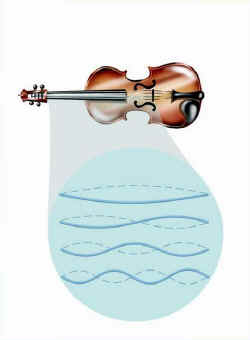

　　根據超弦理論，所有被粒子物理界通常認為是單個點的基本粒子，失去了作為物質基本組成部分的地位。然后只有一個基本組成部分超弦了。像一根弦震動形成的音調一樣（右圖），各種粒子，如電子，夸克，光子，等等，從一個基本超弦的各種震蕩狀態產生（左圖）。　

　　超弦不能在我們的四維中（空間三維和時間維）存在，它們需要10維，或者甚至11維。但這些額維怎么就不能被現在的測量裝置探測到呢？唯一的解釋是它們一定縮攏了，變得極小。

超弦理論自動預言世界是超對稱的。這是引起人們極大激動的另一個原因。由于激動，粒子物理學家們正在等待發現超對稱粒子。像TESLA這樣的正負電子直線對撞機可產生和精確測量超對稱粒子，從而為實現包羅萬象的統一所有基本力和粒子的理論鋪平道路。（右圖為額外維）

　　宇宙中的粒子：大爆炸和暗物質　

　　150億年前，隨著一場巨大的爆炸，宇宙誕生了。一個微小極熱和充滿能量的時空區域在10-12秒的時間內發生爆炸，從壓縮的能量中產生物質和反物質，原子，分子，老鼠和人類。

　　將來有了直線對撞機，物理學家們可以跟蹤大爆炸后10-12秒內發生的情況。這是因為當正負電子對撞時，這些粒子相互湮滅，形成純粹的能量。能量濃縮像大爆炸開始后10-12秒時那樣強。正像大爆炸本身那樣，該能量自動生成各種基本粒子。因此，物理學家們可以模擬宇宙開始時的情景，通過實驗對其全面加以研究。

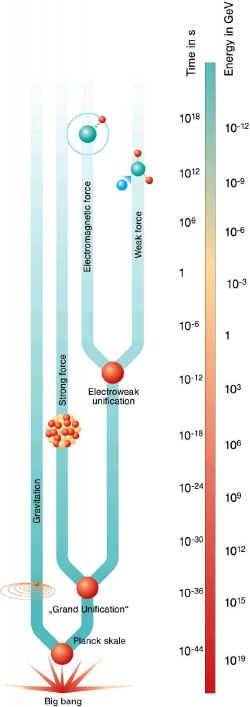

　　我們看到的僅是宇宙中實際存在的物質的一小部分，其余的是由所謂的暗物質組成的。它看不見，其組成部分與組成恒星，行星和人類的物質截然不同。該暗物質一定存在，因為如果不存在，那么無數次對銀河系和天體運動的觀測結果就不能解釋。宇宙的前途也依賴這一暗物質，也就是說，宇宙是否會無限制地膨脹下去，或某時被引力停止和向本身塌陷下去。引力的強度取決于宇宙總的質量，這方面，我們?nèi)砸粺o所知。人們不知到暗物質是由什么組成的，但超對稱粒子可能會提供答案。利用像TESLA這樣的正負電子直線對撞機，可能會發現這些粒子，并且被人們所了解。（左圖為通往宇宙起源的路程）

　　TESLA和LHC：一塊硬幣的兩個側面　

　　CERN正在建造一臺大型環型質子加速器，即大型強子對撞機（LHC），應于2007年完工。LHC和正負電子直線對撞機TESLA在能力上相互補充。LHC加速質子，這些質子因具有高的質量和獲得大量的能量。當它們對撞時，所產生的能量本身又產生大量的新粒子。因此，LHC真的是一臺做出發現的加速器。缺點是因質子由幾個夸克組成，當質子對撞時，它們大量的基本組成部分飛向所有各個方向。這為準確測量新形成的粒子造成困難。

　　在直線對撞機中，點狀粒子電子與其相同的點狀反粒子正電子發生對撞。兩種類型的粒子相互湮滅，變成純粹的能量，從純粹的能量中可形成新的粒子。因準確地知道可產生新粒子的起始條件，對撞粒子的碎片不存在，其結果比質子對撞的結果更易于解釋。因此，直線對撞機是一臺精確的機器，用它可非常準確地測量新粒子的特性，包括如質量測量，壽命測量，自旋和量子數的測量。還因為高“對撞率”，直線對撞機能夠大量產生新的粒子，而且記錄的數據越多，結果越會準確。

　　LHC和TESLA彼此補充。它們具有不同的強項，探索同樣問題的不同方面。（左圖為粒子軌跡）

　　TESLA粒子物理：物質的起源　　　　　　　　　

　　150億年前，在巨大的爆炸中（又稱大爆炸）形成了宇宙。一個極熱充滿能量的微小區域在不到10-12秒的時間內爆炸。這一濃縮的能量產生物質和反物質，最后是原子，分子和生命本身。

　　利用TESLA，粒子物理學家們可更準確地跟蹤大爆炸剛發生后發生的情況。新的超導加速節，即所謂的共振器將正負電子的能量各加速到250 GeV. 粒子在33公里長的TESLA環的中部發生對撞。事實上, 這些能量與宇宙存在的10-12秒時間內的能量相同。粒子與反粒子相互湮滅，產生一個小的濃縮能量的“火球”。像大爆炸的情況那樣，從這一能量中自動產生大量的各式各樣的基本粒子。其中有些粒子，特別是“黑格子”和“超對稱”粒子科學家們正在尋找。（左圖為探測器的粒子對撞）

TESLA的創新：超導技術　

　　金屬鈮冷卻到-2640 C（這種溫度只在外部空間才有）后，便失去所有電阻，導電時不損耗任何能量。這種特性稱為“超導”。由于超導，TESLA加速器中的粒子可被加速到所需要的對撞速度。TESLA工程的部分項目涉及開發超導鈮加速節，即所謂的共振器，使其達到必需的能量。與TESLA有關的工作，經與工業部門的合作，在高頻超導技術方面取得了重大進展。在地下TESLA隧道里，沿著整個加速器，通過將加速節冷卻到-2710C使其成為超導加速節。（左圖為在超凈室中加工TESLA共振器）

　　超導技術的優點是：共振器壁上的功率消耗可以忽略不計，幾乎所有的功率都可傳送給粒子，這就大大降低了能量損耗。另外，這樣產生的束流具有極高的質量，因為沒有電阻的共振器可以做的比通常因產生少量干擾磁場所做的大。

　　加工TESLA的超導鈮共振器是時，甚至幾個極小的灰塵顆粒都可造成大的破壞。如果表面被灰塵弄臟，這些小點使得周圍空間里的電場集中在表面這些點上。這樣，電子會從金屬中逃離出來，只在其它地方與其再次發生對撞。這引起熱量的產生，導致喪失超導。為避免此種情況發生，在超凈室內加工和安裝加速器部件。超凈室比正常城市空氣發現的灰塵低10萬倍。

超導的優越性

　　X射線激光器的超導　

　　TESLA超導加速器技術為獨特的光源，即產生帶激光特性的X射線輻射的自由電子激光器創造了理想的條件。當從直線加速器來的高能電子通過一個特殊的磁鐵結構時，產生激光束流。TESLA加速節為此目的，即很小束流截面和高束流功率，提供所需高質量的電子束流。采用超導直線加速器作為X射線激光器的驅動器，在世界上獨一無二。

　　直線對撞機的超導

　　TESLA區別其它直線加速器設計的是它采用了超導技術。TESLA加速節使形成最佳質量，具有很小束流截面和高束流功率的粒子束流成為可能。這意味著被加速的粒子的高對撞率可以實現，這是發現新粒子的理想前提條件。（左圖為超導共振器）

　　除TESLA外，美國SLAC計劃建造下一個直線對撞機（NLC），日本KEK計劃建造日本的直線對撞機（JLC），CERN正在從事自己緊湊型的直線對撞機（CLIC）的設計。CLIC在約3TEV高能量時運行，但現在不會馬上建造，要再等10年，直到TESLA，NLC和JLC的研制工作完成以后在建。NLC和JLC以正常導電的銅加速節為基礎，而TESLA則采用超導的優越性。

　　1992年以來，來自全世界的科學家在DESY的測試設備上為TESLA的兩個項目開發未來的技術。共有9個國家41個研究所參加了預制研究工作，直到2001年3月發表TESLA的設計報告。參加合作的國家和單位繼續增加。另外，自2002年1月開始，DESY在ZEUTHEN的分部利用光陰極注入器測試設備（PITZ）運行一臺小的直線加速器，開發和優化激光驅動高頻電子源，因為TESLA的兩個項目需要這些高頻電子源。

　　在漢堡的TESLA測試設備由一個電子源，一個超導加速節和一個磁鐵結構組成。在磁鐵結構中，被加速的電子被感應產生X射線激光的閃光。在這一測試設備上取得的成果是通往TESLA兩個項目的里程碑。（左圖為 TESLA 測試設備）

　　·　與工業部門合作，已開發出超導加速器部件。這些部件的加速梯度達到25MeV/米，滿足了500 GeV TESLA直線對撞機例行運行所需的梯度。另外。每米的造價可降低4倍?！?/P>

　　·　 除此之外，在幾個9單元的TESLA共振器里，加速場達到 35 MV/m。這一梯度使加速器在最高達800 GeV運行成為可能。

　　·　 通過采用新的方法，為TESLA X射線激光器首次產生預期的短波長紫外激光束流，在紫外線區域，也可把光最大放大到1000萬。這意味著在超紫外線范圍內激光的峰值亮度相當于現有最佳光源的1000倍?！?/P>

　　·　 2002年12月，一個國際組的科學家在自然科學雜志上發表了利用測試設備上的自由電子激光所做的首批實驗中的一個實驗結果?？茖W(xué)家們利用小的惰性氣體簇團首次研究物質與具有來自自由電子激光強X射線輻射在很短的時間范圍內的相互作用。　

　　2003年，100米長的測試設備將延長到260米。完工后，將有5個新的實驗站可用于研究，電子激光在軟X射線范圍內。同時，測試設備將用于超導直線對撞機的開發工作。

　　安全與環境

　　TESLA加速器既不產生噪音也不產生有害氣體，而且不能爆炸。但在運行中，的確產生輻射。為此，任何人都不準靠近，也就是說，在運行中不準進入隧道。因TESLA的隧道位于很深的地下，到達地面的輻射量微不足道。地面的輻射量低于我們環境中總是存在的自然背景輻射的1/10，隧道之上地面大部分的輻射量 則不到1/100。這一數字以DESY的科學家們的計算和獲得的經驗為基礎，其他研究單位所單獨做的實驗對此予以了證實。

　　如果運行中發生問題，將立即中斷加速粒子。當加速器運行時，正好在粒子對撞以后，此時隧道中仍然存在的正負電子將偏轉到地下深處的一個束流吸收器里。該束流吸收器是個大的鈦罐，里面裝有11立方米的水，放在一個孤立的周圍是厚的鋼筋水泥墻的室內。這使粒子減速并俘獲粒子。即使運行中出現問題，輻射也進入不到環境里。因此，TESLA建在居民區地下很安全，對環境不構成威脅。DESY在加速器靠近居民區的運行方面具有豐富的經驗。

自由電子激光

　　在真空紫外和軟X射線區波長短到6納米的“自由電子激光”正在DESY 的TESLA興建。它以“自放大自動發射”方式運行，產生亞皮秒輻射脈沖，峰值功率達千兆瓦。目前，已經觀測到了激光，波長為80納米。這是利用自由電子激光向來獲得的最短的波長。利用這種獨特的輻射，在波長約100納米時開展了首批實驗。2001年9月，實現了該波長自由電子激光放大飽和。

　　另外，提出了在TESLA工程中建立研究波長在0.1納米以下的X射線自由電子激光室。

　　因脈沖短峰值亮度高，這些自由電子激光將為基礎研究和應用研究開辟新的途徑，如使科學家深入了解到目前為止仍屬未知的物質特性?！?/P>

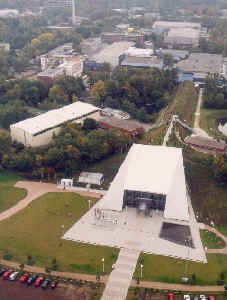

　　左圖為自由電子激光用戶裝置實驗廳（ 28c樓）和TESLA測試設備第二階段延長部分的隧道（地面由草覆蓋）。右上角的廳內放著TESLA測試設備第一階段的自由電子激光的鳥瞰圖。
