LBNL的先進光源(Advanced Light Source,簡稱ALS)是美國的國家用戶裝置,它產生強光,用于科學和技術研究。作為世界上紫外線和軟X射線束流最亮的光源和在其能區內世界上第一臺第三代同步輻射光源,ALS使以前不可能進行的研究成為可能。該裝置歡迎來自世界上的各大學、工業部門和政府實驗室的研究人員。其經費由美國能源部基礎能源局提供。

原建筑坐落在東灣山上,俯瞰舊金山灣,1942年竣工。該建筑由Arthur Brown, Jr.(舊金山市Coit城堡的設計師)設計, 建穹頂結構是為了放置LBNL與E.O.Lawrence同名的184英寸的回旋加速器。該加速器是Lawrence首臺回旋加速器的改進型,他因發明首臺回旋加速器而獲1939年諾貝爾物理獎。今天,擴建的建筑物中安裝有ALS。它是一臺第三代同步加速器和國有用戶裝置,吸引了世界上的科學家。ALS于1987年開始建造,1993年3月建成,同年10月22日投入運行,造價為9950萬美元。工作人員共有185人,訪問研究人員和學生每年1200多人,而且人數在不斷增加。

ALS的工作原理

當磁鐵迫使電子在一個圓形軌道中以接近光的速度運行時,電子放射出亮的紫外和X射線光,這些光照在光束線到實驗的端站。

  • 儲存環中的粒子性質:電子的額定能量為1.9 GeV

  • 電子束的尺寸;~ 0.20 mm x 0.02 mm (大約人的一根頭發的尺寸)

  • 運行的光束線:27+束流測試設備

  • 可能的光束線數量: 60

  • ALS的亮度多大?

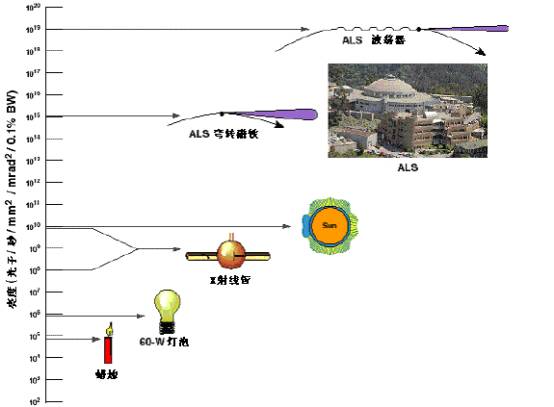

    ALS在電磁光譜的X射線區產生的光,亮度比太陽高10億倍。這個非同尋常的工具為開展材料科學、生物學、化學、物理和環境科學最現代化的研究提供空前的機會。正在進行研究題目包括物質的電子結構、蛋白質結晶學、臭氧光化學、生物樣品的X射線顯微學和光學測試。

    ALS的用途

    ALS是個研究設施,科學家們利用它來

    • 研究物質的特性;

    • 分析樣品,獲得為量元素;

    • 探明原子和分子的結構;

    • 研究生物標本;

    • 了解化學反應;

    • 制造精微機器。

    • ALS產生帶有特殊質量的主要是X射線的光(右上圖)。科學家們利用這些X射線作為他們開展工作的工具,正如牙醫用X 射線作為工具一樣。

      從不同研究項目的許多科學家可同時使用ALS。例如,一位科學家可檢查泥的樣品,尋找微量的有毒污染物,而另一位可同時研究聚合物,發現分子是如何排列的。事實:X射線具有比可見光還短的波長。但兩者都是光,又稱電磁輻射。

      為什么ALS這樣大?

      為產生科學家們需要的波長和亮度的光,ALS的設計者們必須創造出一臺大機器來。它最大的部件—儲存環的直徑為一個足球場長度的三分之二。

      儲存環是個管狀的真空室,確保

      • 電子束以接近光的速度在儲存環內運行;

      • 維持電子束的高能量。

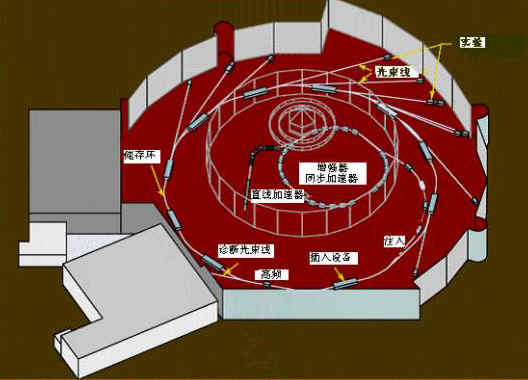

      • ALS的結構

        ALS的直線加速器與同步加速器

        ALS的儲存環與波蕩器

        ALS的束線與實驗站

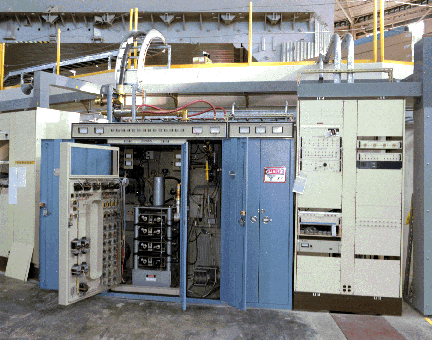

        ALS的束調管

        為什么ALS是個有用的工具?

        ALS在電磁光譜的遠紫外和軟X射線區產生光。該光的波長為0.0001微米到0.1微米。

        為什么ALS是研究物質的良好工具,其原因如下:

        原因1

        ALS的光可穿透物質。正像牙醫用X射線看你齒齦內部一樣,科學家們利用ALS的光觀察物質的內部。

        原因2

        小于所用光波長的任何東西都不可能“看到”。所以要研究原子或分子,必須用相當或小于它們尺寸的光波。ALS產生的光,其波長約為原子、分子、化學鍵的尺寸和晶體中原子位面之間的距離。

        原子、化學鍵和晶體中原子位面之間的距離全為幾個埃,大約與ALS的光的波長相同。

        原因3

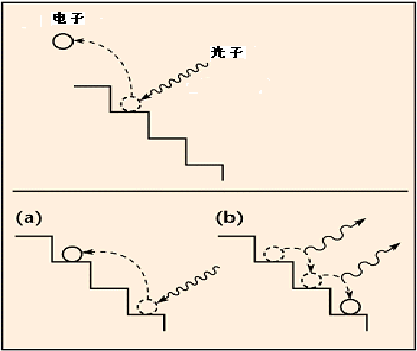

        來自ALS的光子(或光的粒子)具有與原子中許多電子發生相互作用的恰當能量。下面的圖顯示光照在物質上以后可能發生的情況。

        電子可吸收光子的能量并從物質逃脫(如圖上部所示)。十九世紀晚期,科學家們觀測到了這個現象,并把其稱為光電效應。

        或物質原子中的電子可吸收光子的能量,并跳到一個更高的能級。電子這樣做時,其原子就稱為“激發”。很快電子就失去多余的能量,返回到較低的能級 – 這一過程被稱為退激。這一失去的能量常常以光子的形式從原子逃脫。激發和退激如圖下部所示。

        ALS的科學家們探測和分析正逃脫的電子或光子,以期更多地了解他們所發現的原子和物質的結構和行為。這樣的分析要達到許多目的,例如:

        • 從發射樣本中,探測稀有元素的存在和數量;

        • 提供顯示物質結構的圖像。

        • 原因4

          ALS是美國亮度最高的軟X射線。這里產生的X射線比牙醫機器中用的最大功率X射線管產生的X 射線的亮度高一億倍。高的亮度意味著X射線高度集中。每秒X射線光子可被引導到一種材料的極小區域。

          原因5

          除了它們的亮度外,ALS的X射線具有其他的有用特性,像可調諧性、接近相干性、脈沖性質和極化。

          既然ALS產生X射線,那么為什么科學家們就不能像牙醫那樣僅用X 射線管而非用ALS呢?

          實驗室和牙醫室有X射線管,它們繼續用于許多實驗。但當ALS用來研究多數材料時,它比X射線管具有優越性。

          一個明顯的優點是X射線束流延續的時間長度。ALS 的束流延伸數小時,而X 射線管的束流往往有限??茖W(xué)家不能利用X射線管產生的光用于需要很長時間的實驗,例如掃描材料表面尋找雜質。

          來自ALS的X 射線還具有與構成多數普通材料的較輕原子中的許多電子繁盛相互作用的恰當能量。相互作用必須發生;否則實驗不會產生信息。X射線管比ALS產生更高能量的光子–使由像金(Au)這樣的非常重的元素組成的物體成像的優勢。但是這些高能光子正好通過由輕原子組成的物質,根本不發生相互作用。

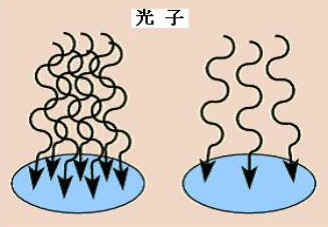

          ALS的最大優點是它的亮度。你可以將ALS的X射線束流與激光加以比較,X射線管的X射線束流與泛光加以比較。雖然它們兩個每秒都可能產生相同數量的光子,但是ALS 產生的光子集中在一個小的區域,而X射線管產生的光子則分布的到處都是。光子較高集中在比較小的區域,可使科學家們增加他們實驗的特異性。他們可以研究較小的物體或選擇更特殊的光子能量(eV的十分之幾)以研究非常特殊的目標。

高能所科研處制作 內容由侯儒成譯自LBNL網
