8月18日，高能同步輻射光源（HEPS）儲存環流強達到12毫安，這是HEPS建設的又一重要里程碑，標志著HEPS加速器進入了調束快行道。
HEPS是我國及亞洲首臺第四代同步輻射光源，也是全球首批10皮米弧度量級自然發射度的光源之一，其核心是一臺具有極低發射度的全新儲存環加速器，物理設計極具挑戰性。在國際通用的混合多彎鐵消色散結構基礎上，HEPS加速器設計團隊創新性地融合了包含縱向梯度二極鐵和反向彎轉二極鐵的新型單元節等多項創新設計，完成了國際已建及在建同類光源中自然發射度指標最高的儲存環設計方案。同時，HEPS還首次提出并采用了基于增強器高能累積的置換注入方案，為高電荷量束團置換注入開辟了新路徑。
HEPS工程總指揮潘衛民研究員指出，“為了實現國際一流的加速器及光源整體性能，磁鐵、電源、真空、注入、機械、準直、高頻、束測、控制、定時、插入件等硬件指標要達到第四代光源的高標準和高要求。調束初期，儲存環就有1776塊磁鐵，2500余臺電源，578個電子束流位置探測器，1360米真空室，3個高頻腔，2臺脈沖沖擊器和切割磁鐵，控制信號超過10萬路，任何一個微小的硬件錯誤，例如一個硬阻攔或設備安裝錯位，都會影響電子束的軌跡，另外，HEPS與眾不同，它有注入和引出兩塊切割磁鐵，垂直物理孔徑僅兩三個毫米，對調束來說，這無疑是一個巨大的挑戰”。
經過5年的建設，今年7月1日HEPS儲存環完成全部設備研制和安裝，啟動多系統聯合調試，隨后加速器物理與各硬件系統交叉協作，完成磁鐵極性測試、硬件遠控測試、調束軟件-硬件測試等加速器聯合調試。此外，為了應對超低發射度儲存環首圈調束可能面臨的各種挑戰，加速器物理與束測系統基于增強器開展了大量的束流實驗，為儲存環調束監測手段做了充分準備。
7月23日12點45分，各系統認真核查，并完成開機準備單簽署后，HEPS儲存環正式開機調束。當天，開機僅三個小時即實現了單束團電子束的高能輸運線傳輸及儲存環首次在軸注入，隨后成功實現單束團電子束繞儲存環首次循環貫通。
開機以來，HEPS加速器部副主任焦毅研究員帶領平均年齡僅34歲的調束團隊，每天24小時不間斷地進行調束。他提到，儲存環調束面臨物理孔徑嚴格限制（兩臺切割磁鐵處垂直物理孔徑僅±2.5 毫米）、動力學孔徑?。s1 毫米）、軌道響應非線性顯著、可調變量極多（僅校正子即有1000多個變量）、調束初期束流狀態監測精度受限等多重困難和挑戰，調束團隊成員通力協作，各自發揮所長，通過采用逐校正子強度掃描、校正子組合搭配、工作點調節、高頻頻率及其他參數優化、脈沖元件參數掃描、注入延時調節、注入束參數優化、六極鐵強度優化、局部軌道調節等能想到的各種手段，克服了各項困難和挑戰。
8月6日凌晨，HEPS儲存環首次成功實現單束團束流存儲。隨后啟動多束團注入調試，并通過斜四極鐵強度調節、全局及局部閉軌測量與校正、注入束電荷量及穩定性優化等手段，持續提升存儲流強和束流壽命。
8月18日，儲存環成功存儲35個束團，流強達到12毫安。潘衛民表示，“儲存環成功實現束流存儲是一項重大進展，這表明我們前期的設備安裝、調試非常成功，也標志著HEPS光源進入了一個新的階段?！?
HEPS科學技術委員會主任、儲存環調束總顧問陳森玉院士在親自參加調束后表示，“HEPS儲存環僅有毫米級的動力學孔徑，加上注入引出區存在兩個垂直方向±2.5毫米的物理孔徑限制，其調束任務是異常艱巨的。HEPS調束團隊在很短的時間內就取得了很好的調束成果，可以說幾乎沒有走一點彎路，表現出色”。
在接下來的幾個月內，HEPS調束團隊將再接再厲，提升和優化電子束流流強、壽命等參數，力爭盡早為光束線站供光。
HEPS是我國“十三五”期間優先建設的國家重大科技基礎設施之一，是國家發展改革委批復立項，中國科學院、北京市共建懷柔科學城的核心裝置，由中國科學院高能物理研究所承擔建設，于2019年6月啟動建設，建設周期6.5年。目前，HEPS直線加速器、增強器已滿能量出束，儲存環正在束流調試，光束線站正在加緊設備安裝。建成后，HEPS可發射比太陽亮度高1萬億倍的光，將是世界上亮度最高的第四代同步輻射光源之一，也將是中國第一臺高能量同步輻射光源，使中國繼歐、美之后躋身為世界三大第四代高能同步輻射光源所在地之一，將與我國現有的光源形成能區互補，面向航空航天、能源環境、生命醫藥等領域用戶開放。
附：儲存環調束進展記錄
7月23日，HEPS儲存環開機調束，開機后三小時內，實現了單束團電子束的高能輸運線傳輸及儲存環首次在軸注入，并通過使用基于自主開發的物理調束軟件框架Pyapas的半自動束流首圈軌跡調節程序，在實現電子束首次注入后不到五個小時的時間內，成功實現了電子束在儲存環上的首圈貫通。
7月29日，單束團電子束循環超過10圈；隨后逐步開啟高頻腔、增加六極鐵強度，以補償束流同步輻射能量損失、自然色品。
8月6日，成功實現單束團電子束存儲，流強約60 微安，壽命超過1 分鐘，隨后開始多束團注入調試。
8月18日，成功存儲35個束團，流強達到12毫安。
附錄：HEPS加速器相關技術水平
為了實現國際一流的加速器及光源整體性能，磁鐵、電源、真空、注入、機械、準直、高頻、束測、控制、定時、插入件等硬件指標要達到當前所能達到的最好水平。
在磁鐵技術方面，HEPS縱向梯度二極磁鐵采用了節能環保的永磁方案，積分磁場離散性達到±5×10-5，比第三代光源小一個數量級，達到國際領先水平；超高梯度四極磁鐵的磁場梯度達到80 T/m，是第三代光源的4倍。
在準直技術方面，HEPS預準直首次采用多路激光邊長交會測量法，在5m范圍內穩定實現了4μm絕對測量精度，儲存環精準直全面測量在1360m狹長隧道空間實現了絕對0.2mm、相對0.02mm的超高測量精度，首次研發了基于束流理論軌道和絕對偏差的偏差平滑法，達到國際最好水平。
在束測技術方面，HEPS束流位置測量系統全部實現國產化，自主研發的數字束流位置電子學實驗室測試結果優于10 nm，達到國際先進水平；成功建設束流截面診斷束線，可實現微米級束團截面的精確測量，分辨率較三代光源提升一個量級。
在磁鐵電源技術方面，HEPS電源實現了高精度全數字化閉環控制。HEPS儲存環四極磁鐵電源，基于軟開關拓?fù)涞葎?chuàng)新，輸出電流長期穩定度優于10ppm，重復性優于20ppm，準確度優于50ppm，比第三代光源小一個數量級；快校正磁鐵電源，采用多電平逆變的拓?fù)浣Y(jié)構等先進設計，小電流階躍響應時間優于75μs，輸出電流紋波優于20ppm，達到國際先進水平。
在真空技術方面，為了適應緊湊型多彎鐵消色散磁聚焦結構設計，HEPS儲存環全面采用了小孔徑真空盒（最小內徑8 mm），以及全新的真空盒內壁非蒸散型吸氣劑（NEG）鍍膜技術。
在注入技術方面，HEPS采用相比第三代光源全新的在軸注入方案，并實現關鍵設備的全國產化。切割磁鐵采用原創的半真空結構形式，切割板厚度2mm，磁鐵場強為1T，達到國際領先水平；自主研發的超快脈沖電源，脈沖底寬小于10ns，脈沖電壓幅度大于±15kV，達到國際先進水平。
在磁鐵單元的機械支撐技術方面，HEPS自主研發了高剛性的精密楔形調節機構、高彈?；炷粱捌洵h(huán)氧灌漿安裝工藝等，本征頻率達到70Hz，是第三代光源的3倍；同時運動分辨率達到1μm，為目前國內外同尺度設備達到的最高指標。
在高頻技術方面，HEPS自研的數字低電平系統以及自主開發的高頻控制軟件，在控制穩定度方面與國際最好水平相當；全國產的260kW全固態功率源，性能指標和功率等級均達到國際水平；全國產的500MHz超導腔，綜合性能指標達到國際最好水平；成功自主研制的166MHz超導腔，是國際上首臺用于加速近光速粒子的四分之一波長主動型超導腔，實現了高階模式的深度抑制，即將安裝在儲存環上以進一步提升束流流強。
在定時控制方面，HEPS基于micro TCA的事件定時技術，實現了多環的靈活注入引出及升降能控制，同步精度在1.5公里范圍內達到30 ps，關鍵設備達到10 ps以下；在電源控制方面，采用微服務及容器化布署，解決了2300余臺數字化電源的實時控制難題，電源同步控制延時低于4ms；處于國際先進水平。
在插入件技術方面，HEPS成功研制了國際上周期長度最短的低溫波蕩器CPMU12，關鍵指標包括相位誤差和多極場誤差等均處于世界領先水平。此外，為滿足大視場X射線診斷和探傷的用戶需求，在國際上率先提出并研制了芒果型扭擺磁鐵；在國際上首次設計和制造四陣列Apple Knot型波蕩器，具有低熱負載、極化可調等優點。

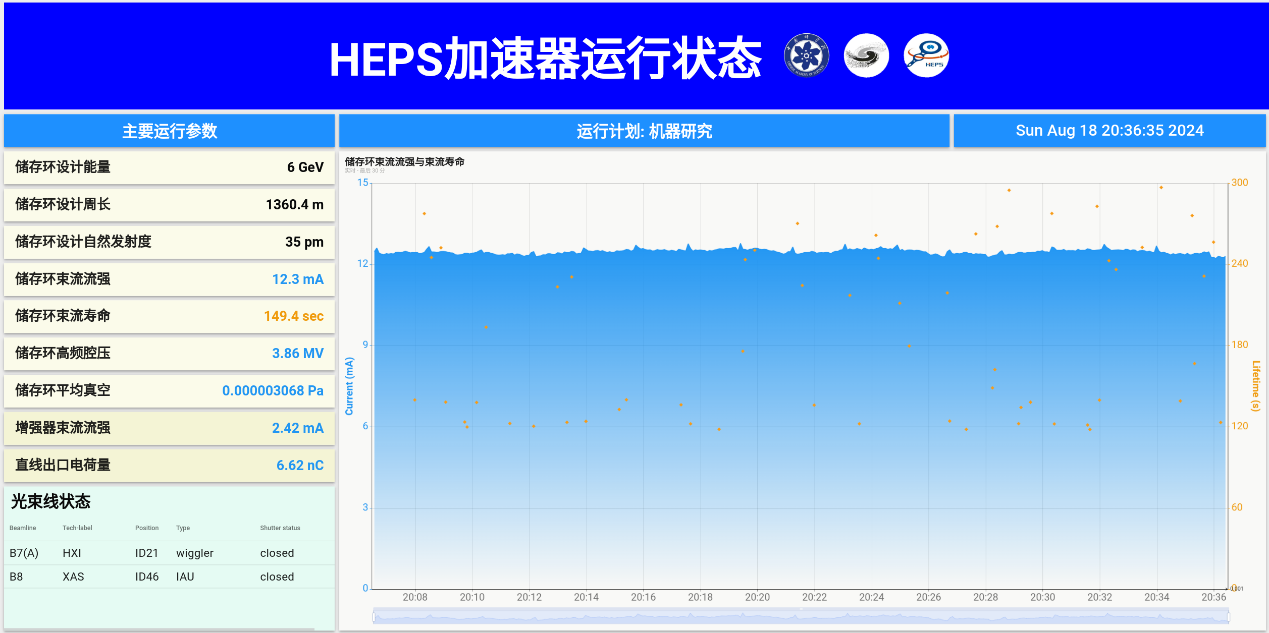

HEPS儲存環束流狀態圖，8月18日，儲存環束流流強達到12毫安
儲存環調束團隊正在緊張工作

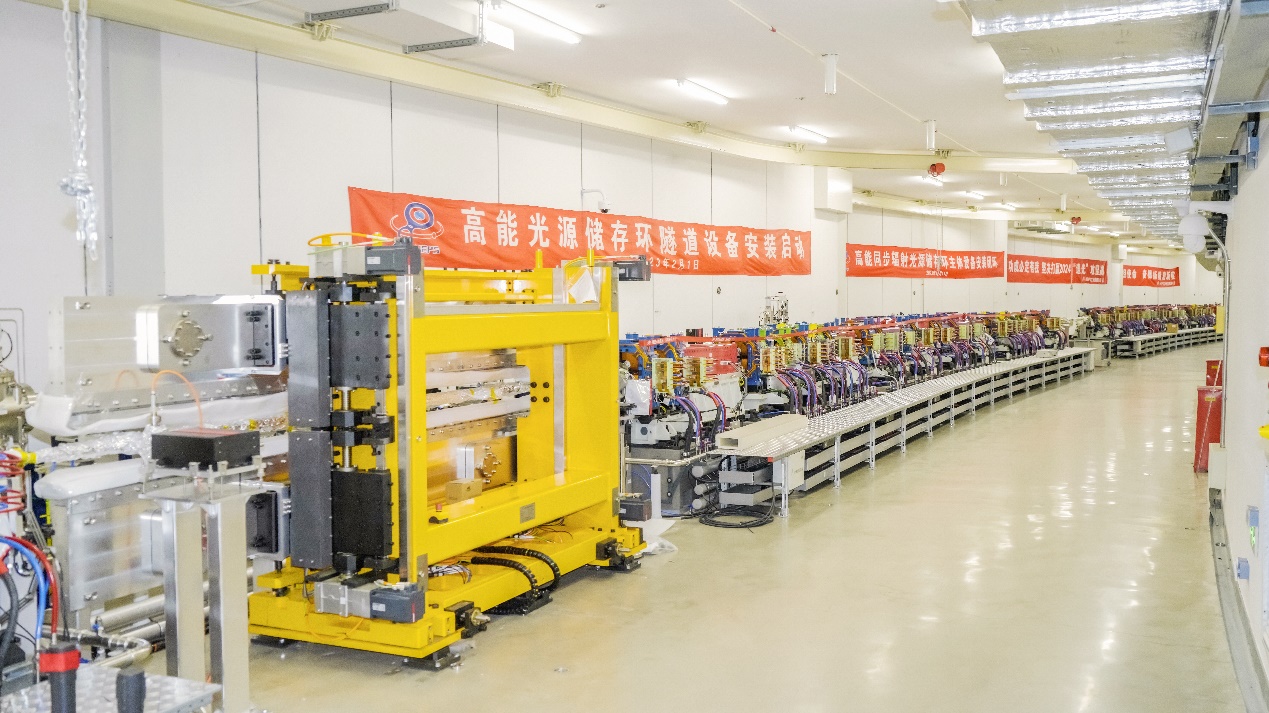

HEPS儲存環隧道內

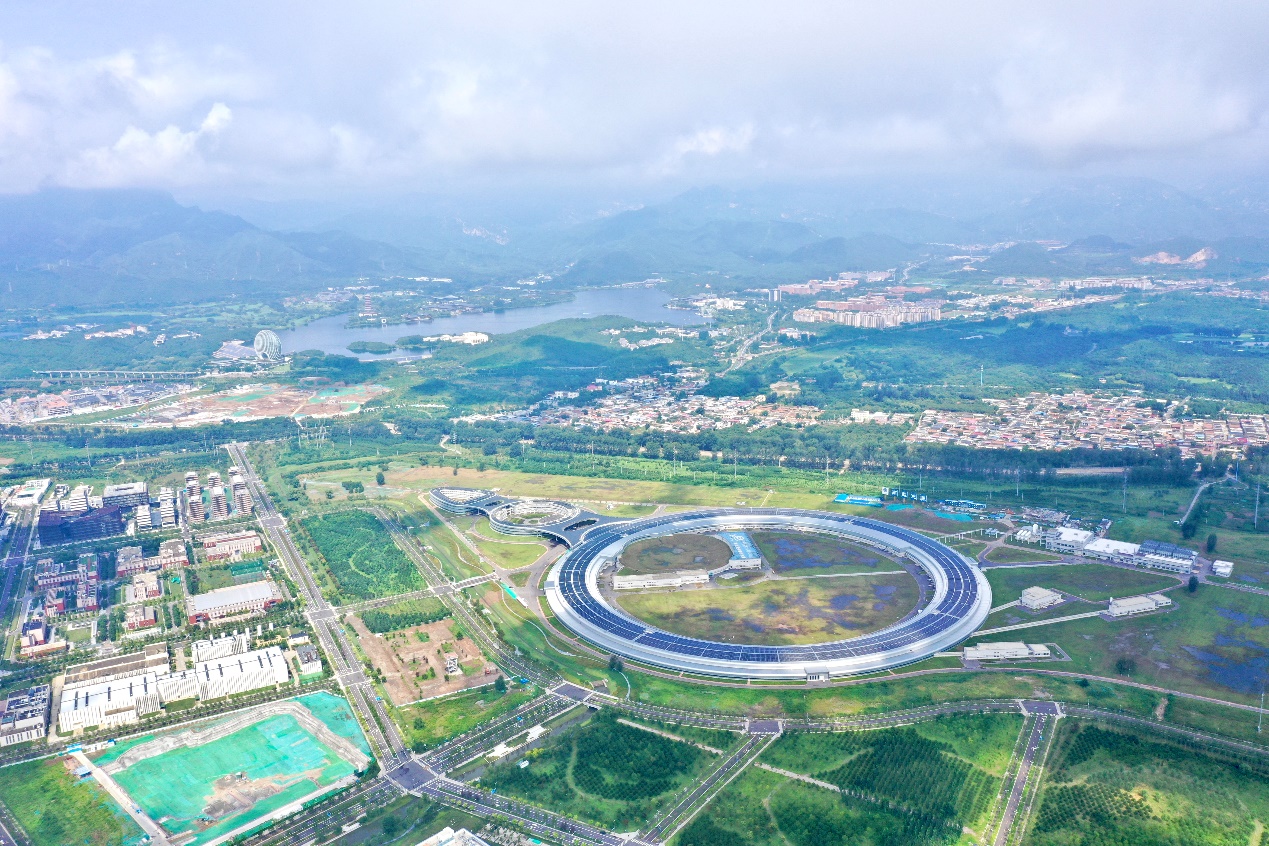

HEPS航拍圖（2024年8月拍攝）
